Grille linéaire Aluhit OG-20
Domaines d'application
Grille pour convecteur
Grille linéaire
Grille de décoration
Grille pour canaux d'allège
Les grilles sont fabriquées individuellement en fonction des besoins des clients. Si nécessaire, elles peuvent être munies de treillis à l'arrière. Notre propre atelier de fabrication performant nous permet de garantir des délais de livraison courts ainsi que des prix attractifs, y compris pour les solutions sur mesure.
Données techniques Aluhit OG-20
Hauteur de montage | Sans cadre 20 mm Avec cadre 22 mm |
Largeurs standard | 58,5 mm / 71 mm/ 83,5 mm / 96 mm / 108,5 mm / 121 mm / 133,5 mm / 146 mm / 158,5 mm / 171 mm / 183,5 mm / 196 mm / 208,5 mm / 221 mm |
Longueur | 3600 mm |
Largeur sans renforcement H | 296 mm |
Largeur avec renforcement H | 500 mm |
Poids sans cadre | 8 kg/m2 |
Traitements de surface | Brut, version anodisée incolore E6/EV1, thermolaquage |
Formes | Rectangulaire ou carrée Ronde, triangulaire ou polygonale |

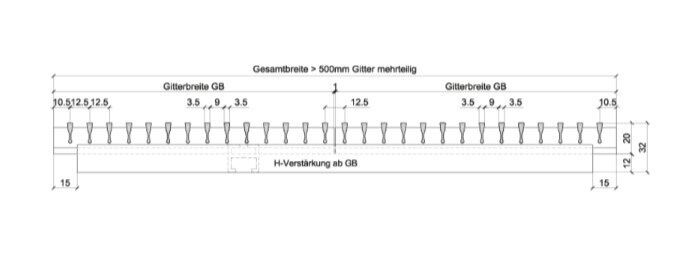

Particularités | Espace max. du support de lamelles: 280 mm Trame en lamelles standard: 12,5 mm Possibilité de fabriquer d'autres trames en lamelles Largeur accessible limitée: 121 mm, autres largeurs sur demande En plusieurs parties, des largeurs > 500 mm sont possibles |

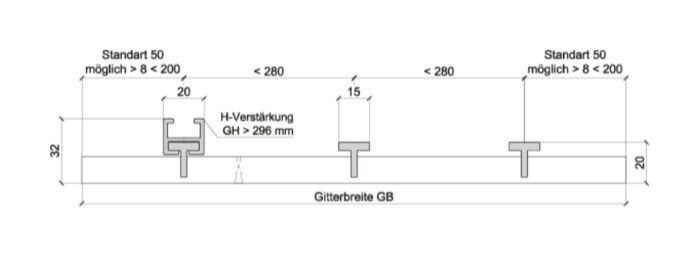

02 sans cadre avec renforcement en H > fichier PDF à télécharger

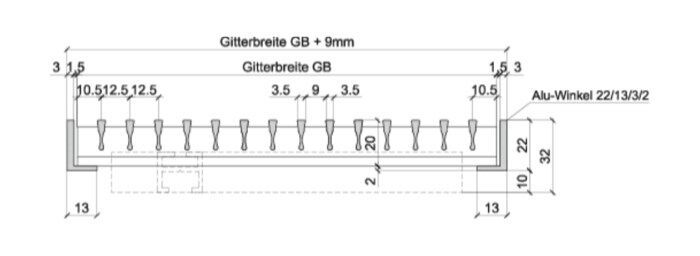

03 sans cadre avec équerre en aluminium 22/13/3/2 > fichier PDF à télécharger

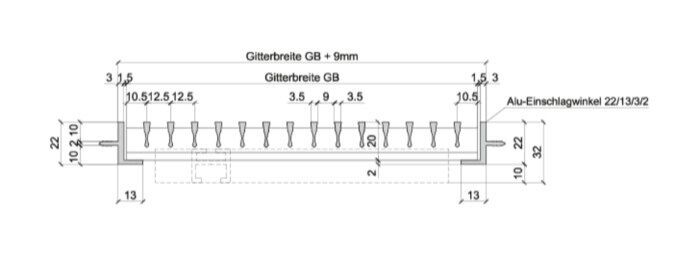

04 sans cadre avec équerre de butée 22/13/3/2 > fichier PDF à télécharger

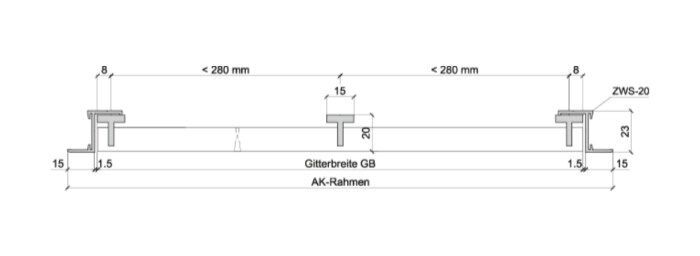

05 sans cadre ZWS-20 > fichier PDF à télécharger
06 sans cadre avec renforcement en H > fichier PDF à télécharger

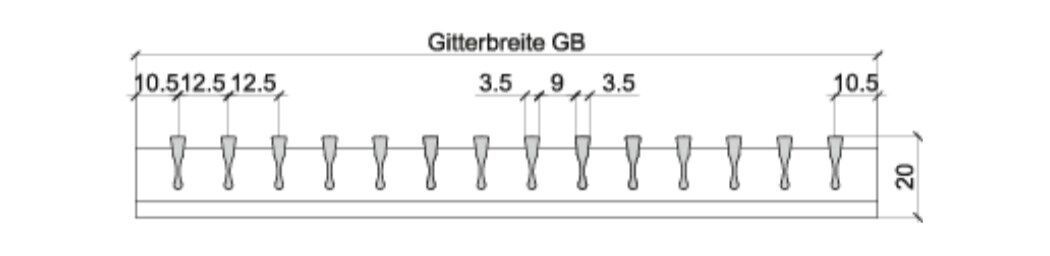

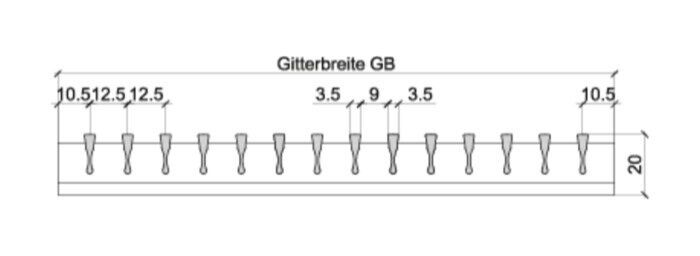

Coupes

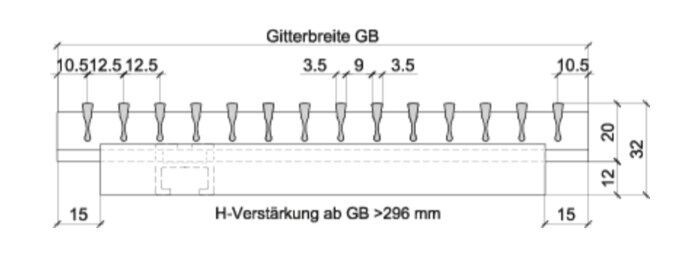

20 sans cadre avec renforcement H > fichier PDF à télécharger

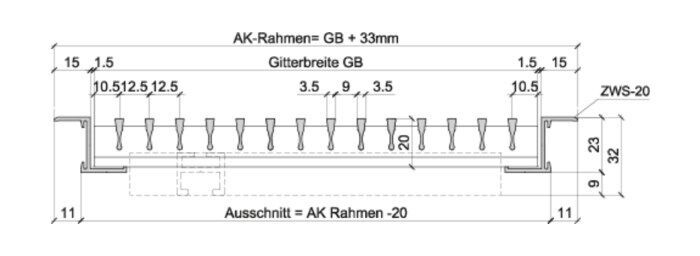

21 avec cadre ZWS-20 > fichier PDF à télécharger
