Karusselltüren
Karusselltüren sind nicht nur ein wahrer Blickfang für jeden Eingang, sie tragen ausserdem dazu bei, den Energiebedarf zu senken, da sie die den Luftzug von aussen verringern. Ob als Variante mit drei oder vier Türflügeln, als Ganzglas-Ausführung oder mit integrierter Schiebetür, mit Karusselltüren von dormakaba treffen Sie die richtige Wahl.

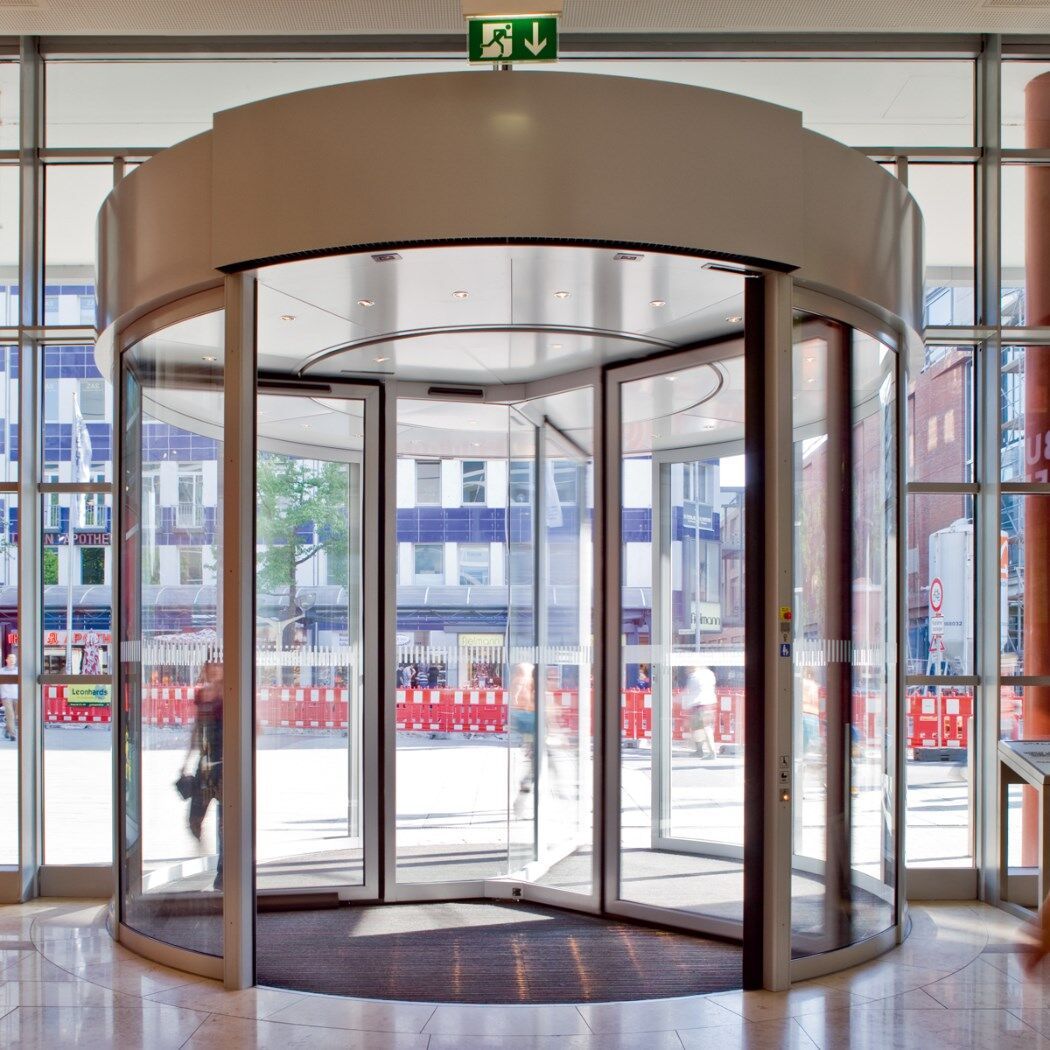

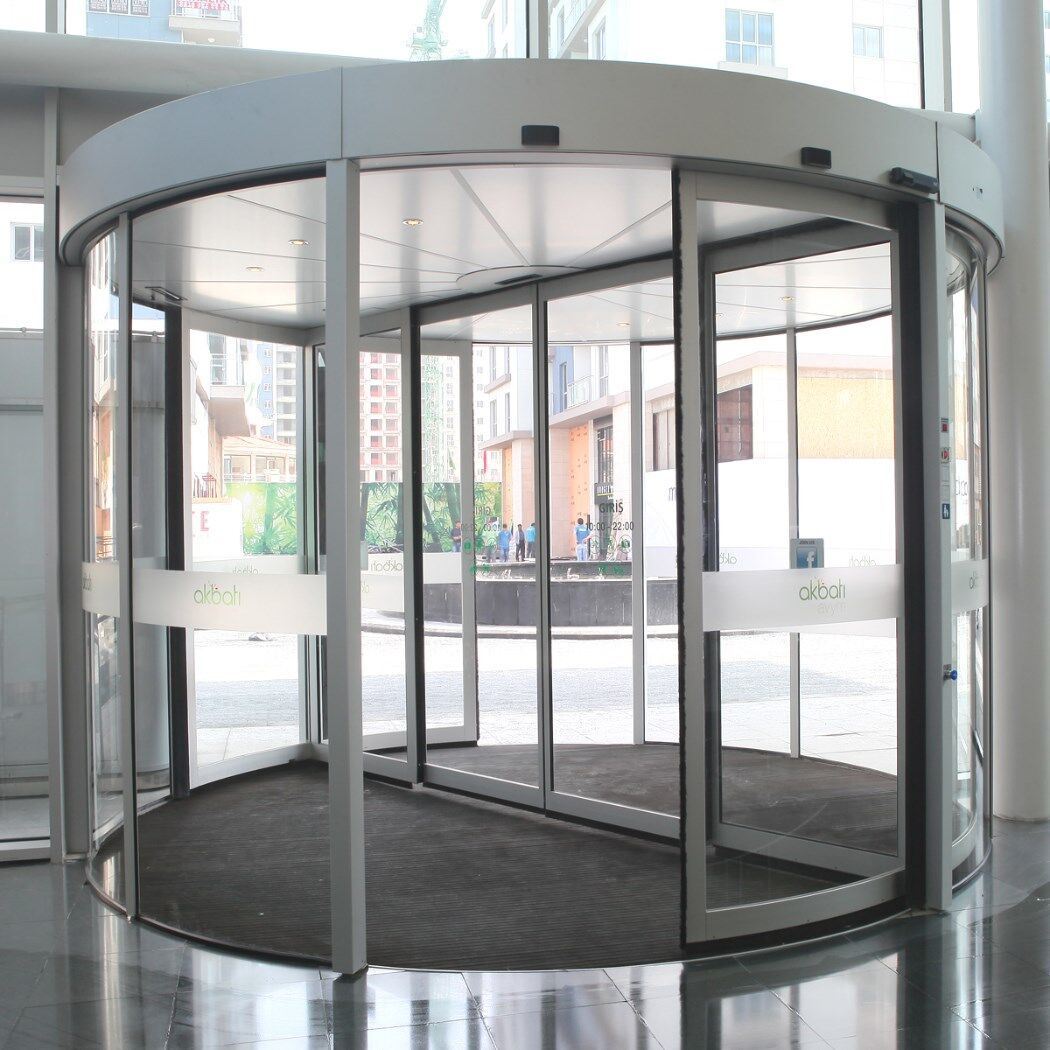

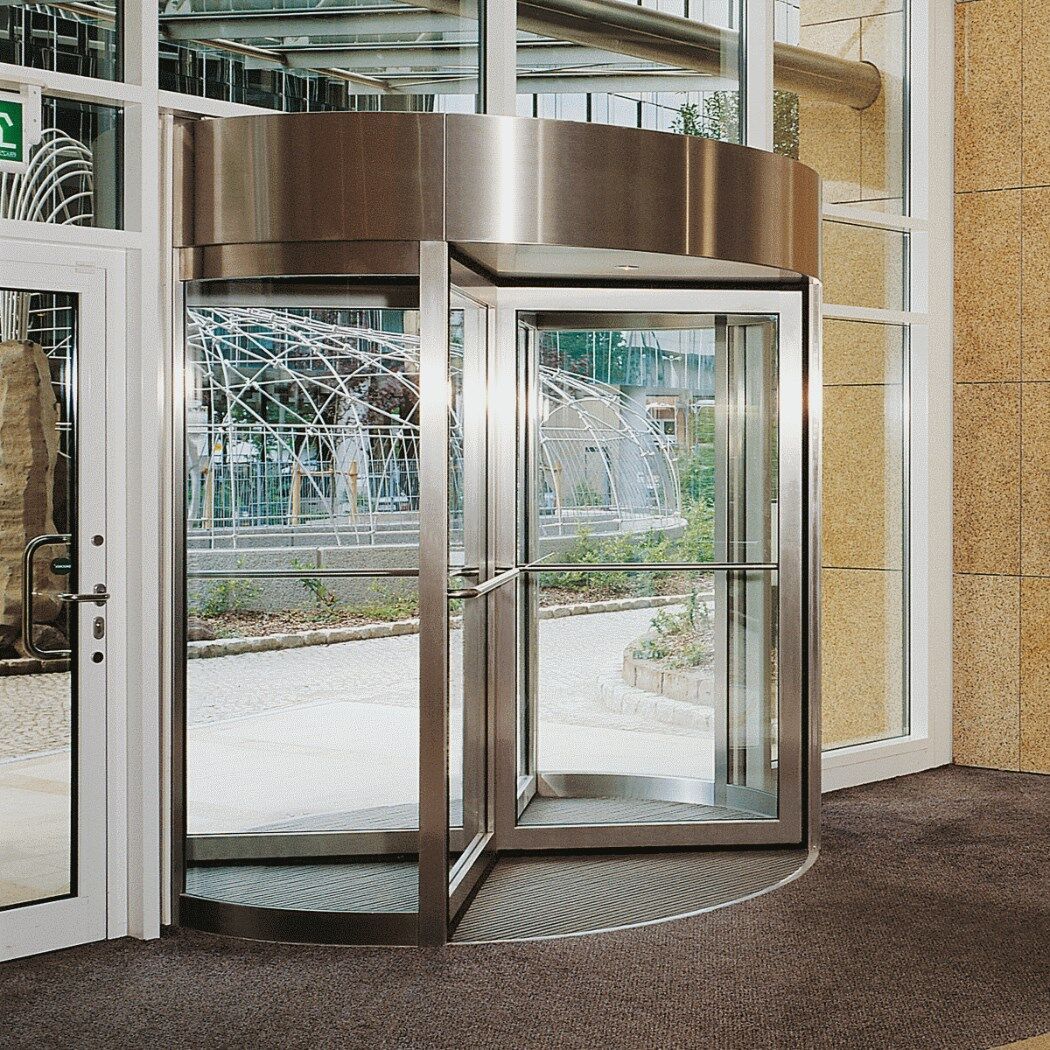

KTV 2 / KTV 4
Manuelle, kraftunterstützte oder vollautomatische drei- und vierflüglige Karuselltüren bis 3,8 m Durchmesser
Die KTV 3/KTV 4 sind Karusselltüren, die durch zahlreiche Ausführungsvarianten und viele optionale Funktionen kaum Wünsche offen lassen. Die in einer Fassade eingebundene Karusselltür ist ein Blickfang für jeden Besucher und lässt den Eingangsbereich eines Gebäudes architektonisch hochwertig wirken.
Neu: Jetzt mit Direktantrieb für die Ausführungen M, P, S, A mit einer Stirnbandhöhe ab 100 mm, auch zum Nachrüsten bestehender Karusselltüren geeignet.
Planungssicherheit durch Aufrüstmöglichkeiten des Direktantriebs
Direktantrieb ermöglicht hohe Laufruhe und Postionierungsgenauigkeit
Vielseitige Ausstattungsmöglichkeiten
Mögliche Senkung des Temperaturaustauschs zwischen Innen- und Aussenbereich
Drei- und vierflügelige Ausführungen
Nach EN 16005 und DIN 18650 baumustergeprüft und zertifiziert
Produktdetails
Eigenschaften | Die drei- und vierflügeligen Karusselltüren der Baureihe KTV sind in der Grundversion als manuell zu bedienende Türanlagen erhältlich ausgeführt. Für einen höheren Begehkomfort sind jedoch darüber hinaus Positionier-, Servo-, und Vollautomatik lieferbar. Für die Vielfalt an Anwendungsbereichen stehen diese verschiedenen Optionen zur Verfügung. Die elektronischen Steuerungen sorgen nicht nur für gleichmässige Bewegungsabläufe. Im Zusammenspiel mit der Überwachung von Kantenbereichen und Innenräumen bieten Sie auch ein hohes Mass an Sicherheit (EN 16005 und DIN 18650). Mit optional erhältlichen, anklappbaren Flügeln bieten die Türanlagen auch die Eignung für den Einsatz in Flucht- und Rettungswegen. Der neue dormakaba Direktantrieb ist ein echtes Highlight, denn es werden je nach Ausstattung nur noch 100 mm statt bisher 200 mm Einbauhöhe benötigt. Das ermöglicht den Einbau eines Deckenantriebs auch bei geringem Platzangebot, sogar im Nachrüstgeschäft. Darüber hinaus bietet der Direktantrieb ein verbessertes Laufverhalten und eine verbesserte Positionierungsgenauigkeit und sorgt somit für noch grössere Zufriedenheit beim Auftraggeber. |
Zertifizierungen | Die KTV 3/KTV 4 ist TÜV Baumustergeprüft gemäß EN 16005 und DIN 18650. |
Optionen |
|
Anwendungsbereiche | Die Karusselltüren reduzieren den von außen eindringenden, unerwünschten Lärm, Schmutz und Staub. In der Nähe von Eingängen tätige Personen werden weniger Zugluft ausgesetzt. Darüber hinaus können Karusselltüren zu einer Reduzierung der Heiz- und Klimatisierungskosten beitragen. Ideal für den Einsatz in:
|
Prospekte und Datenblätter | zum Herunterladen: |

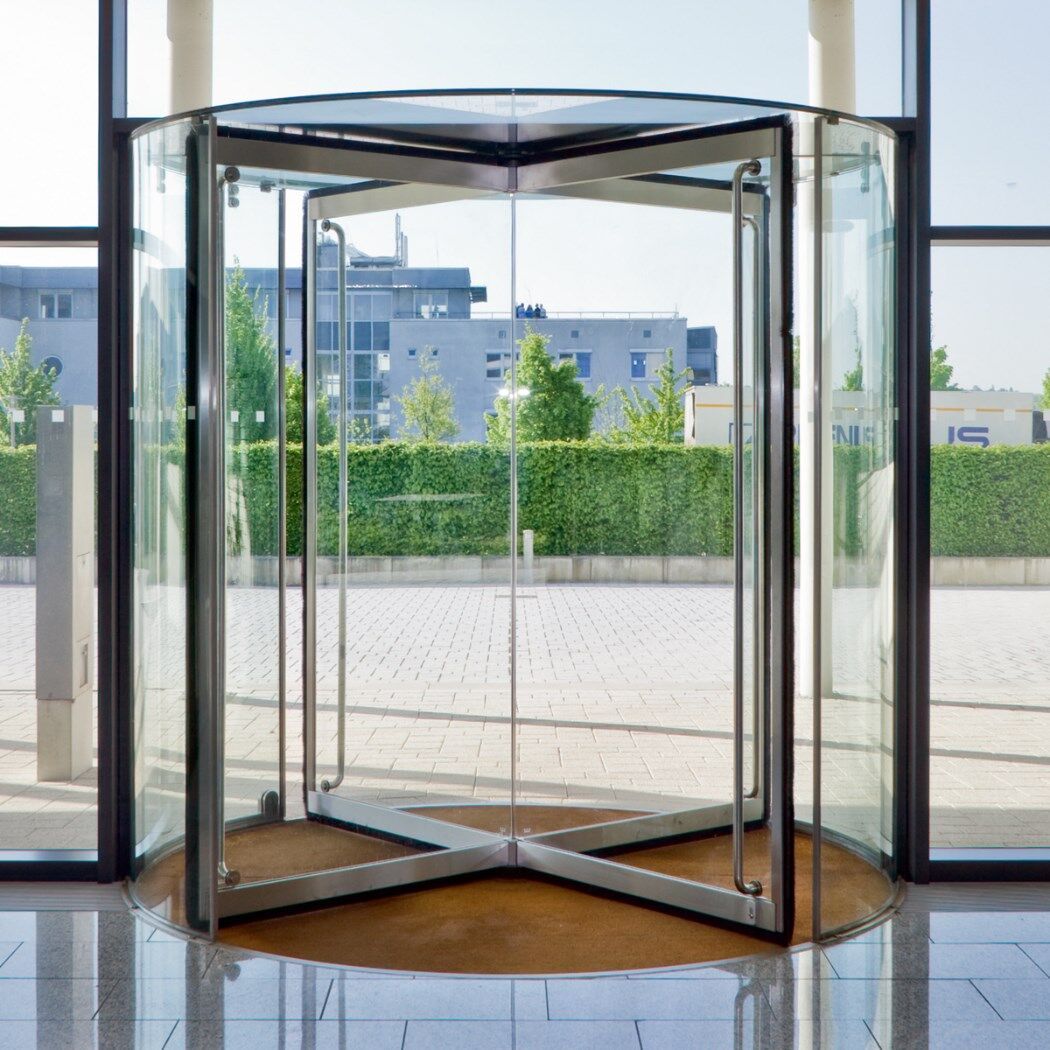

KTV ATRIUM
Ganzglas-Karusselltüren mit drei und vier Türflügeln.
Die KTV-ATRIUM steht für Leichtigkeit, einladende Offenheit und Eleganz. Dies alles ohne Einbussen bei der Funktionalität und Sicherheit. Sie fügt sich mit ihrem hocheleganten Design der Ganzglaskonstruktion perfekt in repräsentative Ganzglas-Fassaden ein. Die Verbindung der konstruktiven Glasteile erfolgt mit speziell entwickelten, flächenbündigen Edelstahlpunkthaltern. Trotz Ihrer Feingliedrigkeit wird die KTV ATRIUM selbst bei hoher Begehfrequenz allen mechanischen und funktionellen Anforderungen an modernen Karusselltüren gerecht.
Unsichtbare Antriebs- und Steuerungstechnik
Höchster Begehkomfort
Grosse Auswahl an modularen Komponenten und Betriebsarten
Betriebsarten: Manuell, Servomatik, Positionierautomatik
Nach EN 16005 und DIN 18650 baumustergeprüft und zertifiziert
Produktdetails
Eigenschaften | Die drei- und vierflügelige KTV ATRIUM als Ganzglaskonstruktion mit einem Innendurchmesser von 2000, 2200, 2400, 2600 oder 2800 mm und einer variablen Durchgangshöhe von 2100 mm bis 2500 mm passt sich dem aktuellen Objektdesgin von bevorzugten transparenten Fassaden aus Stahl und Glas mit immer schlanker werdenden Profilansichten und einer nahezu vollflächigen Verglasung an. Das visuelle Element der KTV ATRIUM ist nur noch ein extrem schmaler umlaufender Edelstahlrahmen. |
Zertifizierungen | Die KTV ATRIUM ist TÜV Baumustergeprüft gemäß EN 16005 und DIN 18650. |
Optionen |
|
Anwendungsbereiche | Die KTV ATRIUM ist ein Blickfang für jeden Eingangsbereich und sie folgt dem Trend der Transparenz von Fassaden. Auch schützt die KTV ATRIUM das Gebäudeinnere gegen Zugluft, Lärm und Schmutz. Durch die effektive Trennung von Innen- und Aussenbereich tragen Karusselltüren zur Energieeinsparung bei.
|
Prospekte und Datenblätter | zum Herunterladen: |

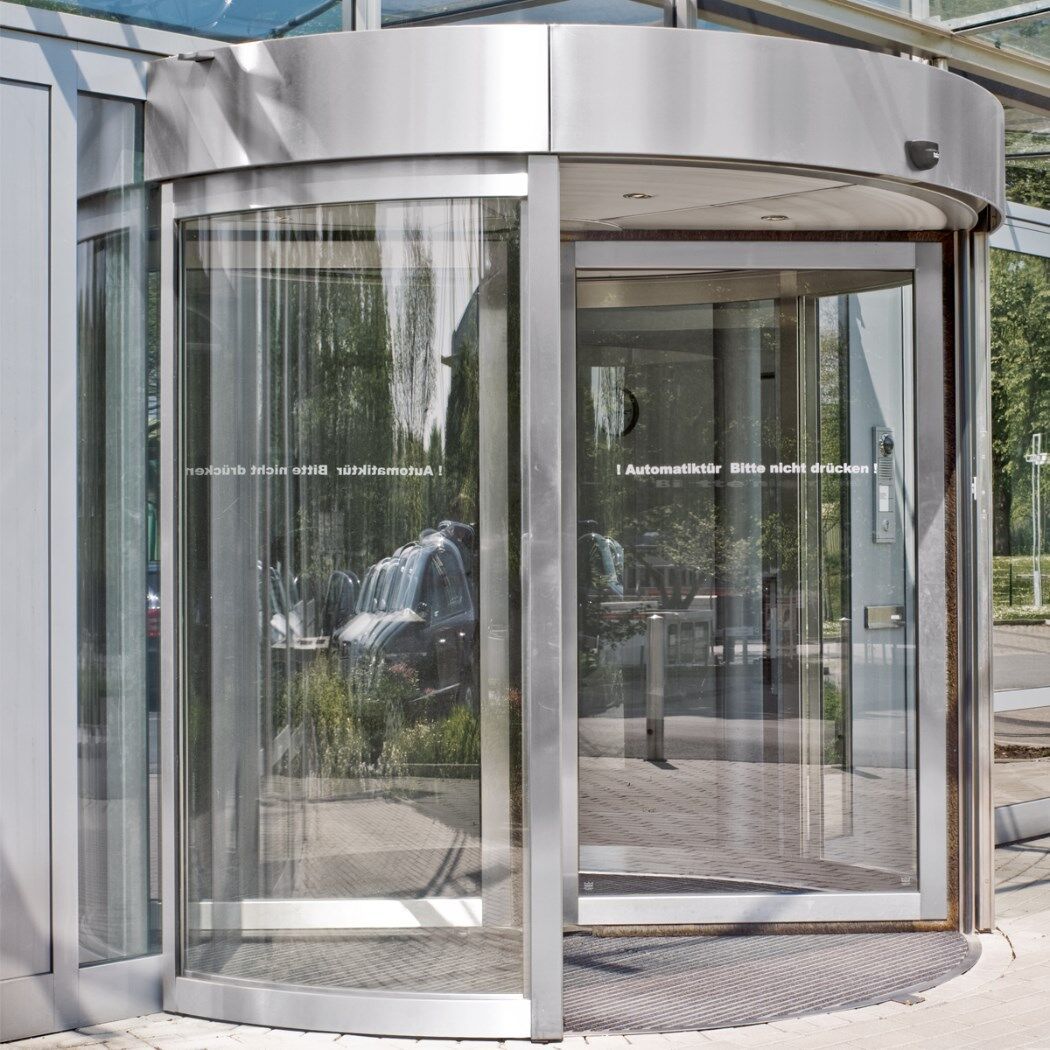

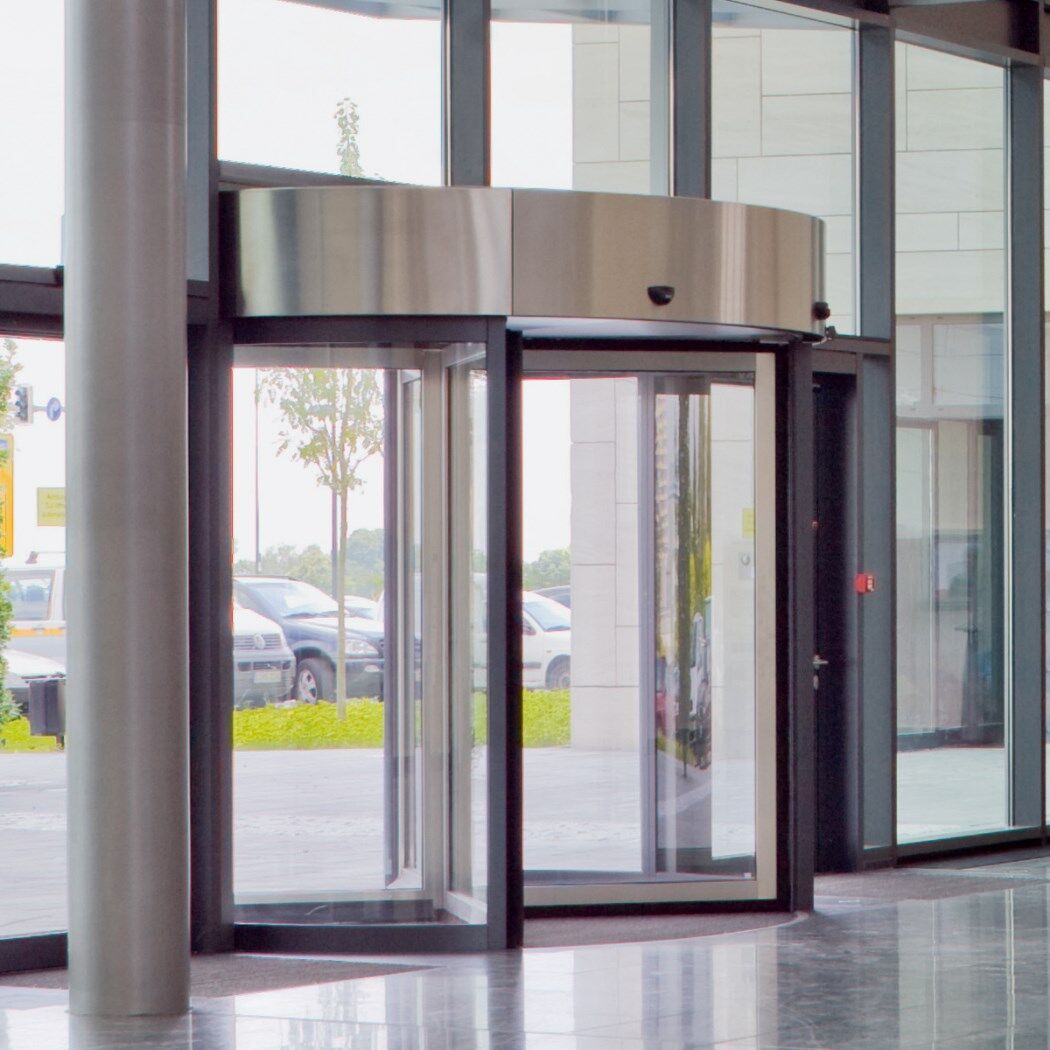

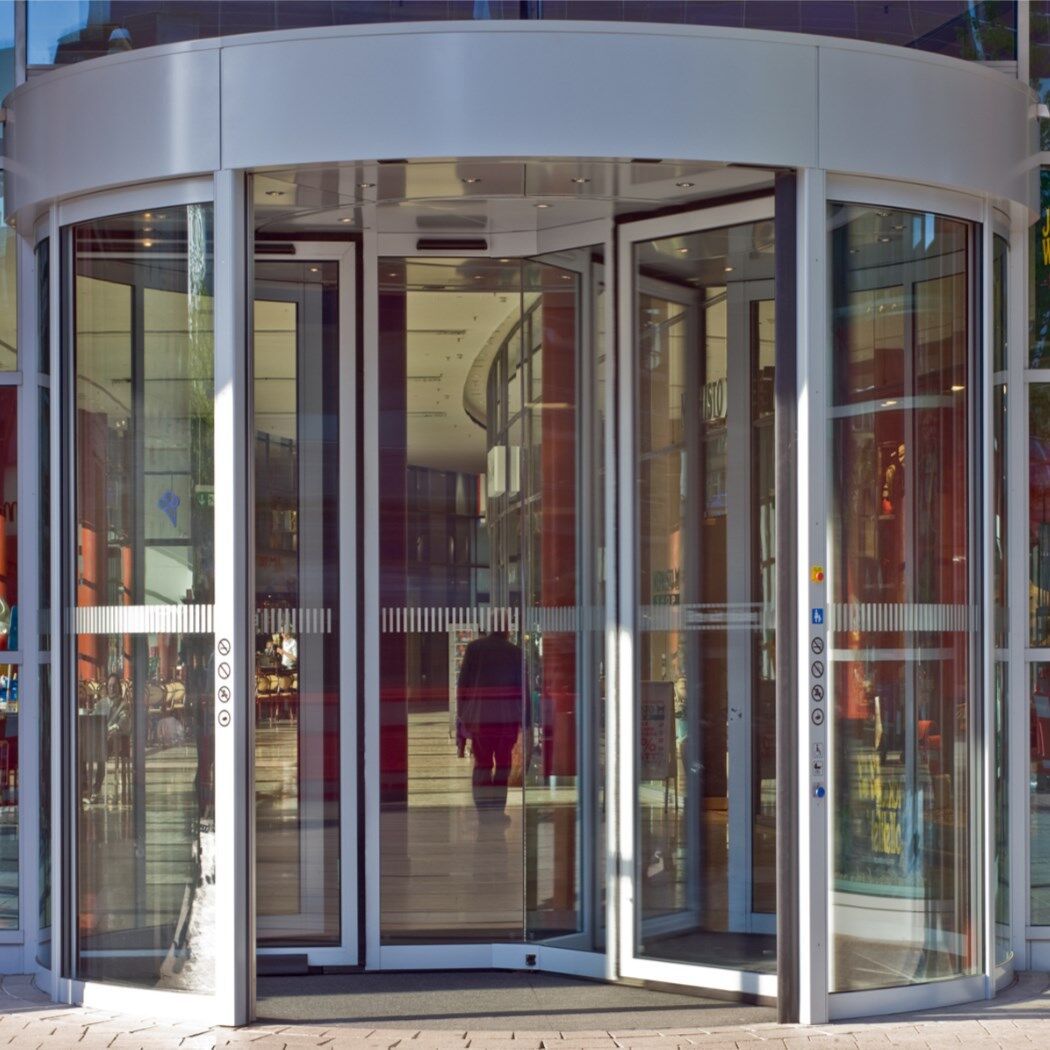

KTC 3/ KTC 4
Automatische drei- und vierflügeliche Grossraum-Karusselltüren bis 6,2 m Durchmesser
Die KTC 3 und KTC 4 sind Karusselltüren, die mit Ihrer Ausführungsvielfalt und hohe Variabilität eine Fülle von Gestaltungsmöglichkeiten bieten. Überall dort, wo zentrale Zugänge von Gebäuden starken Publikumsverkehr bewältigen müssen, wo bequeme Begehbarkeit gefordert ist und designorientierte Fassaden ein repräsentatives Entree voraussetzen, bieten Karusselltüren KTC 3 und KTC 4 vorbildliche Eingangslösungen. Mit grossen Durchmessern von 3600 - 6200 mm sind unterschiedliche attraktive, funktionelle und praktische Ausführungen und Ausstattungen lieferbar.
Hohe Vielseitigkeit
Hoher Begehkomfort
Hoher Personendurchsatz
Auswahl an modularen Komponenten und Betriebsarten
Einstellbare Geschwindigkeiten
Drei-/ vierflügelige Ausführungen mit/ohne Vitrine
Produktdetails
Eigenschaften | Die drei- und vierflügeligen Karusselltüren der Baureihe KTC zeichnen sich durch besonders grosszügige Durchmesser von 3600 bis 6200 mm aus. Die Automatik-Programme erlauben unterschiedliche Nutzungsmöglichkeiten. Das schafft optimalen Komfort und behindertengerechten Zugang (ab 4800 mm Innendurchmesser). In Stosszeiten werden selbst hohe Personenfrequenzen souverän bewältigt. Zudem erlauben die pendelnd gelagerten Türflügel den Einsatz in Flucht- und Rettungswegen. Die Ausführungsvielfalt des KTC-Programms bietet eine Fülle an Gestaltungsmöglichkeiten. Abgestimmte Material- und Oberflächenausführungen erlauben die Einbindung in nahezu jedes Designkonzept. Die Zentralpartie der 3- und 4-flügeligen Karusselltüren kann zudem optional mit einer Vitrine ausgestattet werden. So wird schon der Eingangsbereich zur attraktiven Präsentationsbereich. KTC Karusselltüren schützen das Gebäudeinnere sicher vor Zugluft, Lärm und Schmutz. Das Gesamtkonzept und die durchdachten Detaillösungen des KTC-Programms tragen zur Gebäudeenergiebilanz bei. Neben den verschiedenen Abmessungen bietet das KTC-Programm zahlreiche Nutzungsvarianten. Von einer Ausführung KTC 3/0 mit 3 klappbaren Flügeln und starrem Mittelteil bis hin zur KTC 4/2 mit 4 klappbaren Flügeln und einer zentralen Vitrine sowie verschiedenen Nachtabschlüssen, lassen sich viele Varianten umsetzen. Auch bieten die Karusselltüren durch umfassende Sicherheitssysteme mit Kontaktschaltleisten und Sensorik nach den Richtlinien der EN 16005 und DIN 18650 die Gewähr für den bestmöglichen Schutz. |
Anwendungsbereiche |
|
Prospekte und Datenblätter | Zum Herunterladen: |

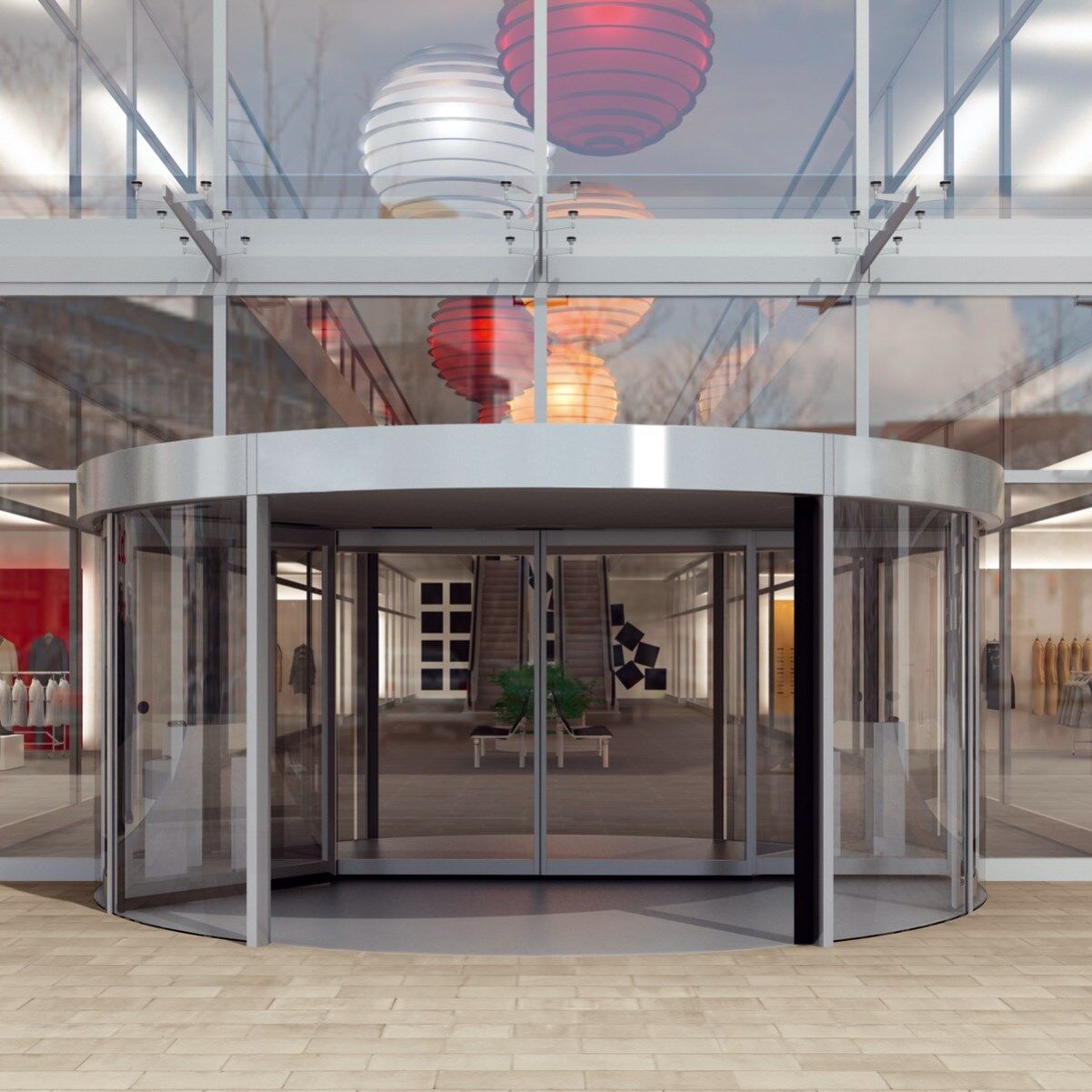

KTC 2
Zweiflüglige Grossraum-Karusselltüren mit integrierter automatischer ST FLEX Schiebetür
Die KTC 2 ist eine Karusselltür mit integrierter Schiebetür ST FLEX und ist lieferbar in 4 verschiedenen Innendurchmessern: 3600 mm, 4200 mm, 4800 mm und 5400 mm. Die Karusselltür KTC 2 bietet mit Ihrer Ausführungsvielfalt und hohen Variabilität eine Fülle von Gestaltungsmöglichkeiten. So ist z.B. Barrierefreiheit ein erleichterter Zugang für mobilitätseingeschränkte Personen in Einkaufsczentren eine Grundvoraussetzung im Eingangsbereich. Durch die Kombination von zwei Türarten sowohl bei normalem als auch bei starkem Publikumsverkehr bietet die KTC 2 eine jeweils sinnvolle Durchgangskapazität - für hohen Begehkomfort.
Hohe Vielseitigkeit
Höchster barrierefreier Begehkomfort
Grosse Auswahl an modularen Komponenten und Betriebsarten
Einstellbare Geschwindigkeiten
Reduzierter Energiebedarf durch Klimatrennung
Nach DIN 18650 baumustergeprüft und zertifiziert
Produktdetails
Eigenschaften | Die Karusselltür KTC 2 überzeugt durch die Kombination mit einer integrierten automatischen Schiebetür ST FLEX. Bei normalem Durchgangsverkehr können die Vorteile einer Karusselltüranlage genutzt werden. Bei höherem Durchgangsverkehr kann der Betreiber der Tür die Funktion «automatische Schiebetür» über einen Programmschalter mühelos umstellen. Die Automatik-Programme erlauben unterschiedliche Nutzungsmöglichkeiten. Das schafft optimalen Komfort und einen erleichterten Zugang für mobilitätseingeschränkte Personen. In Stosszeiten werden selbst hohe Personenfrequenzen souverän bewältigt. Die KTC 2 bietet auch eine automatische Entrauchungsfunktion. Bei einem Notfall fährt die Türanlage in die Grundposition (parallel zur Fassadenachse). Sobald diese Position erreicht ist, wird die Mittelsektion automatisch aufgefahren und so eine Rauchabzugsmöglichkeit geschaffen. Auch eine Brandmeldefunktion (Lüftungsstellung) kann integriert werden. Die Brandmeldefunktion dient dem vorbeugenden Brandschutz. Hierzu betätigt man im Bedarfsfall den Brandmelder. Die KTC 2 fährt in Mittelstellung und die Schiebetür öffnet sich. Die Tür darf nicht manuell verriegelt sein. Eine weitere Funktion ist z.B. die Sommerstellung. Für konstant gutes Klima können die Türflügel offen stehen. Ideal auch beim Transport von sperrigen Gepäck sowie Warenlieferungen. Auch kann die KTC 2 als Präsentationsfläche genutzt werden. So wird bereits der Eingangsbereich zur attraktiven Warenpräsentation. Die zwei Vitrinen haben eine maximale Tragkraft von je 30 kg. KTC Karusselltüren schützen das Gebäudeinnere sicher vor Zugluft, Lärm und Schmutz. Das Gesamtkonzept und die durchdachten Detaillösungen des KTC-Programms tragen zur Gebäudeenergiebilanz bei. |
Zertifizierungen | Die KTC 2 ist TÜV Baumustergeprüft gemäß EN 16005 und DIN 18650. |
Anwendungsbereiche |
|
Prospekte und Datenblätter | Zum Herunterladen: |
