Stawin-Brandschutztore

Brandschutztore schützen Menschen und Material vor dem Übergreifen des Feuers in andere Bereiche. Sie verzögern die Ausbreitung des Feuers je nach Anforderung um 30, 60 oder 90 Minuten. Die Stawin-Brandschutztore können mit Brandmeldeanlagen kombiniert werden. Stawin-Brandschutztore sind in den folgenden Ausführungen lieferbar:

Schiebetor

Teleskopschiebetor

Hubtor

Sektionaltor

Rolltor wasserisoliert

Staffeltor

Stawin-Brandschutztore in der Übersicht

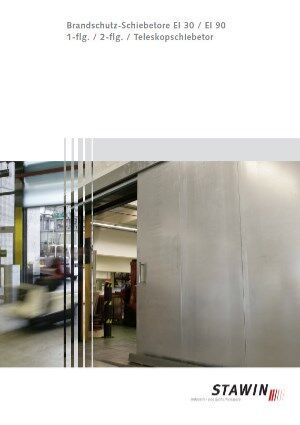

Brandschutzschiebetor

Mit VKF -Attest EI30 / EI90

Max. Torbreite (LB) 8000 mm / Max. Torhöhe (LH) 4900 mm

(Spezialanfertigungen möglich) bei EI30

Investitionsschutz dank Langlebigkeit

Standard verzinkt, RAL und NCS Farbe frei wählbar

Praktisch wartungsfreie, mechanische Gegengewichtsschliessung

Flügelschiebungsrichtung wählbar

Optional mit Öffnungshilfe (motorisch)

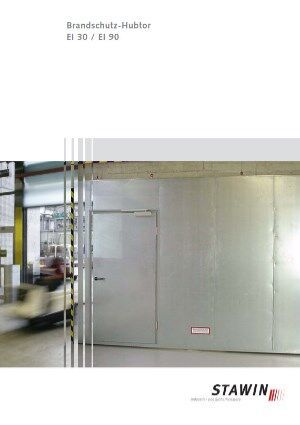

Brandschutz-Hubtor

Mit VKF-Attest EI30 / EI90

Max. Torbreite (LB) 8000 mm / Max. Torhöhe (LH) 3600 mm

(Spezialanfertigungen möglich) bei EI30

Max. Torbreite (LB) 4100 mm / Max. Torhöhe (LH) 4700 mm

(Spezialanfertigungen möglich) bei EI90

Investitionsschutz dank Langlebigkeit

Standard verzinkt, RAL und NCS Farbe frei wählbar

zertifizierter Feuerschutzantrieb

Öffnungs- und Schliessgeschwindigkeit ca. 0,11 m/s

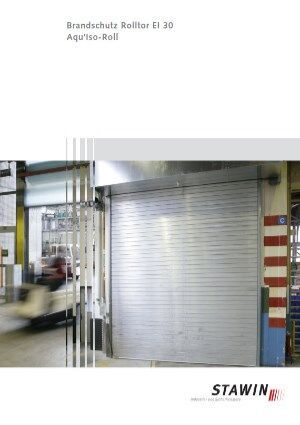

Brandschutz-Rolltor

Mit VKF-Attest EI30

Max. Torbreite (LB) 8000 mm / Max. Torhöhe (LH) 4600 mm

(Spezialanfertigungen möglich) bei EI30

Investitionsschutz dank Langlebigkeit

aus doppelwandigem Alluminiumprofilen, RAL und NCS Farbe frei wählbar

zertifizierter Feuerschutzantrieb

Öffnungs- und Schliessgeschwindigkeit ca. 0,11 m/s

Füllung der Elemente aus stehendem Leitungswasser

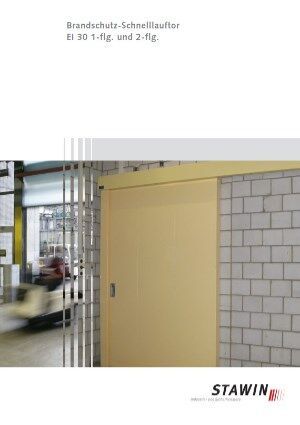

Brandschutz-Schnelllauftor

Mit VKF-Attest EI30

Max. Torbreite (LB) 4000 mm / Max. Torhöhe (LH) 4000 mm

(Spezialanfertigungen möglich) bei EI30

Investitionsschutz dank Langlebigkeit

Standard verzinkt, RAL und NCS Farbe frei wählbar

Flügelschiebungsrichtung wählbar

mit Schnelllaufantrieb (Öffnungsgeschwindigkeit ca. 0,8 m/s und

Schliessgeschwindigkeit ca. 0,5 m/s)

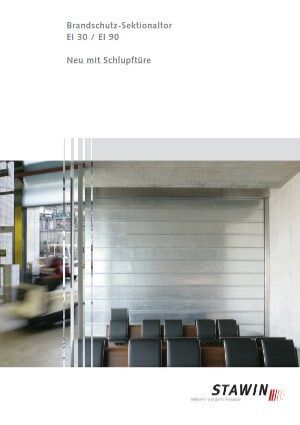

Brandschutz-Sektionaltor

Mit VKF-Attest EI30 / EI90

Max. Torbreite (LB) 6700 mm / Max. Torhöhe (LH) 4900 mm

(Spezialanfertigungen möglich) bei EI30

Max. Torbreite (LB) 6500 mm / Max. Torhöhe (LH) 4500 mm

(Spezialanfertigungen möglich) bei EI90

Investitionsschutz dank Langlebigkeit

Standard verzinkt, RAL und NCS Farbe frei wählbar

zertifizierter FeuerschutzantriebÖffnungs- und Schliessgeschwindigkeit ca. 0,11 m/s

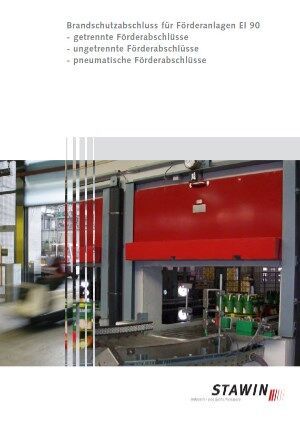

Förderanlagen-Brandabschluss

Mit VKF-Attest; Brandschutzklasse EI90 (geprüft nach EN 1363-1, EN 1366-7)

Max. Torbreite (LB) 3750 mm / Max. Torhöhe (LH) 3750 mm

Investitionsschutz dank Langlebigkeit

Standard verzinkt, RAL und NCS Farbe frei wählbar

Optional mit Antrieb zur Integration in Förderanlagen

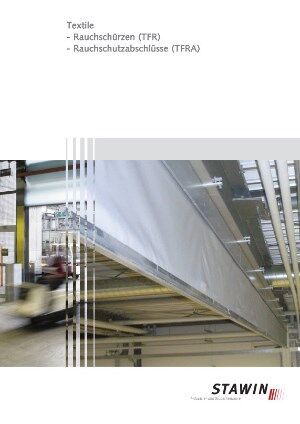

Rauchschürzen

Bauauf. Zulassung Z-56.42411-961 (TFR / Rauchschürze)

Max. Torbreite (LB) 6000 mm / Max. Abrolllänge 25'000 mm (feste Lagerung)

Max. Torbreite (LB) 40000 mm / Max. Abrolllänge 10'000 mm (schwimmende Lagerung)

Bauauf. Zulassung P-281 32127-ift (TFRA / Rauchschutzvorhang)

Max. Torbreite (LB) 7000 mm / Max. Abrolllänge 4500 mm

Investitionsschutz dank Langlebigkeit

bestehend aus drahtverstärktem Glasfilamentgewebe

Rauchschutzvorhänge mit Antrieb

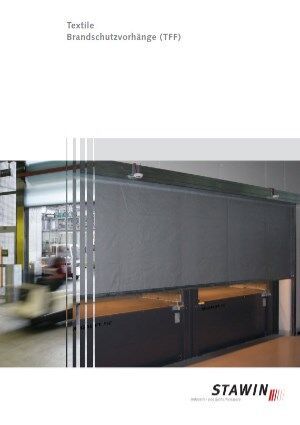

Textile Feuerabschlüsse

Mit VKF-Attest E30 / EW90 / EI30 / EI60

Max. Torbreite (LB) 12000 mm / Max. Torhöhe (LH) 8000 mm (Wandmontage)

Max. Torbreite (LB) 6000 mm / Max. Torhöhe (LH) 6000 mm (Deckeneinbau)

Max. Torbreite (LB) 6500 mm / Max. Torhöhe (LH) 4800 mm (EI30)

Max. Torbreite (LB) 4000 mm / Max. Torhöhe (LH) 3000 mm (EI60)

Investitionsschutz dank Langlebigkeit

bestehend aus drahtverstärktem Glasfilamentgewebe

Brandfallschliessung

bei EI30/EI60 seitliche Führungsschiene aus Holz (Eiche massiv)

Brandschutzklassen

Bei Brandschutztoren der Brandschutzklasse EI30 (T30) oder EI90 (T90) heisst, dass das entsprechende Brandschutztor bei einer vollen Brandlast 30 Minuten, beziehungsweise 90 Minuten widerstehen muss. Die Prüfung ist ein beidseitiger Brandversuch, wo auf der feuerabgewandten Seite die Temperatur an verschiedenen Punkten des Brandschutztores gemessen wird. Beim Brandschutztest wird der Ofen bis zu einer Temperatur von 1000 °C erhitzt.

Material, Konstruktion

Torblatt und Abdeckung bestehen aus Stahl 0,75 mm. Das stabile Torblatt ist aus 60 mm dicken Sektionen zusammengefügt.

Oberfläche, Farben

Die Oberfläche ist planeben und feuerverzinkt (Güte DX51 D+Z 275 MA, chromatiert, ungeölt, DIN 10142/DIN 10143).

Farben

Torblatt RAL 9002, Abdeckung RAL 7040, auf Wunsch sind auch andere Farbtönen oder V2A möglich.

Schliessmechanismus mit Gegengewichtschliessung

Die Brandschutztore werden mit einer praktisch wartungsfreien, mechanischen Gegengewichtsschliessung ausgestattet.

Sicherheit

Stawin-Brandschutztore entsprechen den Sicherheits- und Schutzvorkehrungen der EKAS- und SUVA-Richtlinien Nr. 1511 sowie der Europa-Norm EN 13241-1
