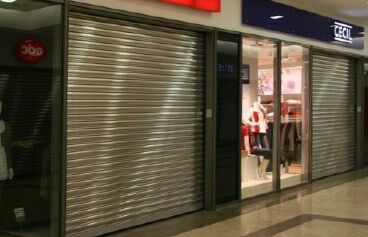

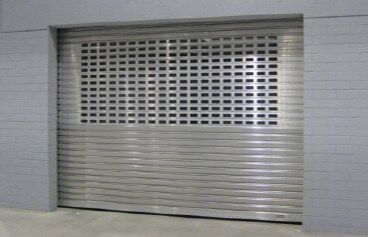

Stawin-Rolltore werden für Innenabschlüsse im Ladenbau, Tiefgaragen, Einkaufszentren, Aussenabschlüsse, Lagerräume und andere exponierte Schaufensterfronten eingesetzt.

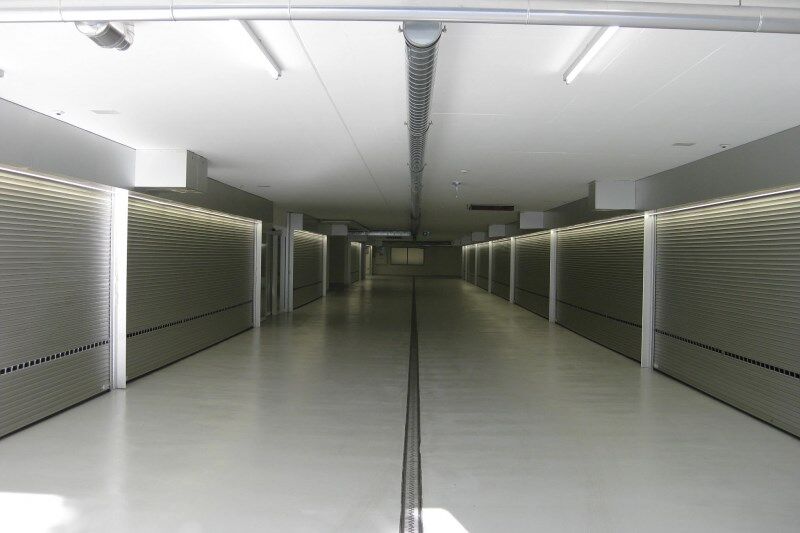

Rolltore in Tiefgarage als Abschluss der einzelenen Garagenboxen
Tortyp | ST 10 | ST 20 | ST 7 |
Nutzbare Torgrösse ges. | 25 m² | 25 m² | 18 m² |
Nutzbare Torbreite max.* | 6000 mm | 6000 mm | 5000 mm |
Nutzbare Torhöhe max.* | 5000 mm | 5000 mm | 5000 mm |
Platzbedarf Antriebsseite | 305 mm LB ≤ 3370 mm (Führungsschiene 65 x 45 x 65 mm) 320 mm LB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 340 mm LB ≥ 4840 mm (Führungsschiene 100 x 47 x 100 mm) | ||
Platzbedarf Gegenseite | 145 mm LB ≤ 3370 mm (Führungsschiene 65 x 45 x 65 mm) 160 mm LB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 180 mm LB ≥ 4840 mm (Führungsschiene 100 x 47 x 100 mm) | ||
Sturzbedarf min. S | 450 mm LH ≤ 3400 mm 500 mm LH ≤ 4900 mm 550 mm LH > 4900 mm | 450 mm LH ≤ 2650 mm 500 mm LH ≤ 3650 mm 550 mm LH > 3650 mm | 450 mm LH ≤ 3650 mm 500 mm LH ≤ 4650 mm 550 mm LH > 4650 mm |
Platzbedarf Raumtiefe | Sturzbedarf + 100 mm (bei Kettenradantrieb + 400 mm) | ||
Mittlere Geschwindigkeit | Entsprechend Antrieb und Torhöhe zwischen 13 und 26 cm/Sek / zwischen 12-25 Sek. | ||
Material Torflügel | Alu-Natur, kaltgewalzt | Alu-Natur, kaltgewalzt | Stahl oder Alu Dicklack (div. Farben) |
Gewicht pro m² | 50 N | 75 N | 65 N |
Segmenthöhe/Deckfläche | 102,5 mm | 102,5 mm | 77 mm |
Materialstärke | 1 mm | 1 mm | 2 x 0,5 mm |
Nenndichte | 27 mm | 27 mm | 25 mm |
Lüftungsquerschnitt | - | - | - |
Klassifizierung nach DIN EN 13241-1 | (alle Angaben gelten für Prüfgrösse 4200 x 3500 mm bzw. 2000 x 2000 mm und nur in Ausführung komplett geschlossen (ohne Fenster o.ä.) | ||
Wasserdichtheit | Klasse 1 | Klasse 1 | Auf Anfrage |
Widerstand gegen Windlast | Klasse 3 | Klasse 3 | Klasse 2 |
Wärmewiderstand kpl. Tor | Auf Anfrage | U = 3,5 W/m² K | Auf Anfrage |
Wärmewiderstand Torflügel | Auf Anfrage | U = 3,3 W/m² K | Auf Anfrage |
Luftdurchlässigkeit | 0 | 0 | 0 |
Sicheres Öffnen, mechanische Festigkeit, Betriebskräfte | bestanden | bestanden | bestanden |
*weitere Torgrössen im Innen- und Aussenbereich auf Anfrage/Technische Änderungen vorbehalten (Version Mai 2019) | |||
Tortyp | ST 9S | ST 100 | ST 250 |
Nutzbare Torgrösse ges. | 30 m² | 25 m² | 20 m² |
Nutzbare Torbreite max.* | 7000 mm | 6000 mm | 5000 mm |
Nutzbare Torhöhe max.* | 5000 mm | 5000 mm | 4000 mm |
Platzbedarf Antriebsseite | 305 mm LB ≤ 3370 mm (Führungsschiene 65 x 45 x 65 mm) 320 mm LB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 340 mm LB ≥ 4840 mm (Führungsschiene 100 x 47 x 100 mm) | 120 mm LB < 3000 mm 100-350 mm LB > 3000 mm | |
Platzbedarf Gegenseite | 145 mm LB ≤ 3370 mm (Führungsschiene 65 x 45 x 65 mm) 160 mm LB < 4840 mm (Führungsschiene 80 x 46 x 80 mm) 180 mm LB ≥ 4840 mm (Führungsschiene 100 x 47 x 100 mm) | 120 mm LB < 3000 mm 100-160 mm LB > 3000 mm | |
Sturzbedarf min. S | 450 mm LH ≤ 2650 mm 500 mm LH ≤ 4400 mm 550 mm LH > 4400 mm | 500 mm LH ≤ 2400 mm 550 mm LH ≤ 3400 mm 600 mm LH ≤ 4900 mm 650 mm LH > 4900 mm | 300 mm LH ≤ 1500 mm 330 mm LH ≤ 2250 mm 350 mm LH ≤ 3000 mm 380 mm LH ≤ 4000 mm |
Platzbedarf Raumtiefe | Sturzbedarf + 100 mm (bei Kettenradantrieb + 400 mm) | ||
Mittlere Geschwindigkeit | Entsprechend Antrieb und Torhöhe zwischen 13 und 26 cm/Sek / zwischen 12-25 Sek. | ||
Material Torflügel | Stahl verzinkt + Schutzlack | Alu-Natur, kaltgewalzt | Alu-Natur eloxiert, stranggepresst |
Gewicht pro m² | 115 N | 90 N | 100 N |
Segmenthöhe/Deckfläche | 93 mm | 98 mm | 50 mm |
Materialstärke | 2 x 0,38 mm | 2 x 0,8 mm | 2 x 1,2 mm |
Nenndichte | 27 mm | 27 mm | 15,4 mm |
Lüftungsquerschnitt | - | - | - |
Klassifizierung nach DIN EN 13241-1 | (alle Angaben gelten für Prüfgrösse 4200 x 3500 mm bzw. 2000 x 2000 mm und nur in Ausführung komplett geschlossen (ohne Fenster o.ä.) | ||
Wasserdichtheit | 0 | Auf Anfrage | Auf Anfrage |
Widerstand gegen Windlast | Klasse 3 | Klasse 2 | Auf Anfrage |
Wärmewiderstand kpl. Tor | U = 3,6 W/m² K | Auf Anfrage | Auf Anfrage |
Wärmewiderstand Torflügel | U = 3,0 W/m² K | Auf Anfrage | Auf Anfrage |
Luftdurchlässigkeit | 0 | Auf Anfrage | 0 |
Sicheres Öffnen, mechanische Festigkeit, Betriebskräfte | bestanden | bestanden | bestanden |
*weitere Torgrössen im Innen- und Aussenbereich auf Anfrage/Technische Änderungen vorbehalten (Version Mai 2019) | |||
Vorteile der Rolltore
Hohe Sicherheit
Langlebigkeit
Abmessungen bis 10 m x 6 m (Spezialanfertigungen möglich)
Kompakte Konstruktion, benötigt wenig Platz
Lieferbar in sämtlichen RAL- und NCS-Farben
Standard: Aluminium natureloxiert, schützt vor Witterungseinflüsse, Korrosion (Rost) usw.

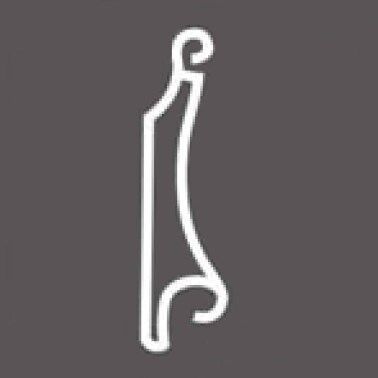

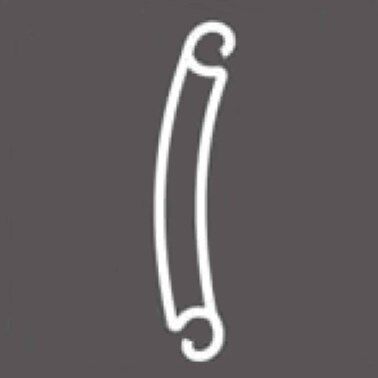

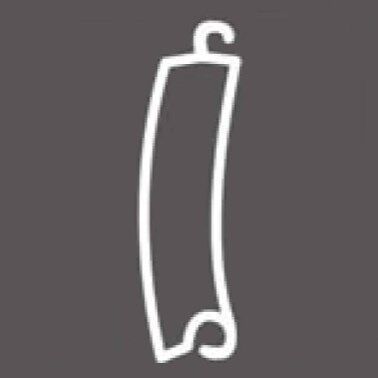

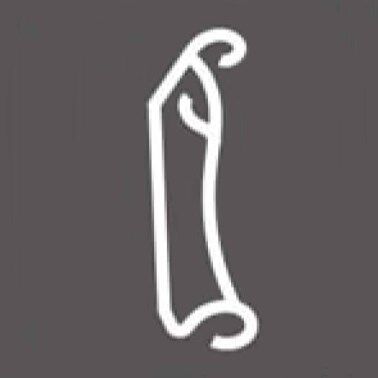

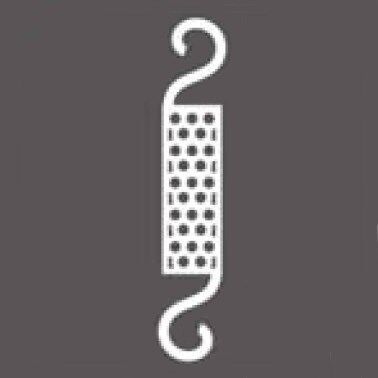

Lieferbar in verschiedenen Lamellenarten
