Systèmes d'évacuation des fumées et de la chaleur

Système RWA

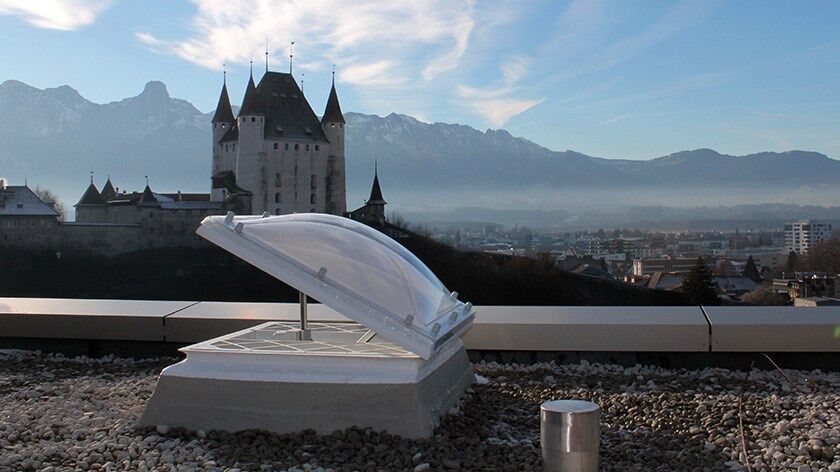

Le système RWA SDS2 est un système d'entraînement de lanterneau de Real AG certifié selon la norme SN EN 12101-2 et approuvé pour utilisation selon les nouvelles prescriptions de protection incendie AEAI. Il se compose d'un moteur et d'un kit de montage spécifique à chaque coupole d'éclairage et dispose d'un moteur équipé du système électronique de synchronisation commandé par micro-processeur BSY+. La durée de vie testée est d'au moins 10000 cycles d'ouverture pour la ventilation et de 1000 cycles d'ouverture supplémentaires pour le désenfumage conformément à la norme EN 12101-2. Il dispose de valeurs aérodynamiques optimales grâce à son ouverture rapide à 160 degrés. Vous trouverez ci-dessous les détails techniques.

* selon DIN EN 12101-2** Valeurs pour une coupole de 2,25 m²Modifications proportionnellement aux différentes tailles de coupoles avec un coupole approprié

Ouvrants et lamelles

La gamme Real AG comprend différents modèles d'ouvrants et de lamelles pour l'évacuation des fumées et de la chaleur.

Le modèle Eura peut être installé horizontalement, en pente ou verticalement sur des costières et peut être intégré dans la façade. Il est disponible avec ou sans rebords aérodynamique et dispose au choix d'un commande pneumatique ou d'un moteur 24 volts. La largeur est comprise entre 640 et 2440 millimètres, la hauteur se situe entre 980 et 2960 millimètres.

Le modèle Eura R est également équipé d'une ventilation parfaitement étanche à la pluie. Pour ce modèle, l'aération s'effectue par le biais de lamelles latérales, tandis que les lamelles supérieures horizontales ne s'ouvrent qu'en cas d'incendie. Il est disponible avec une commande pneumatique ou un moteur 24 volts. La largeur se situe entre minimum 640 mm et maximum 1840 mm, la hauteur entre minimum 980 et maximum 2960 millimètres.

Les lanterneaux de Real AG peuvent être combinés avec différents systèmes d'aération: des systèmes d'ouverture entre 105° et 165°, des systèmes d'aération avec moteur à crémaillère ou à chaîne, disponibles en version unique ou jumelée. L'actionnement s'effectue par le biais d'un moteur électrique de 24 volts, avec une hauteur de levage de 35 ou 50 centimètres.

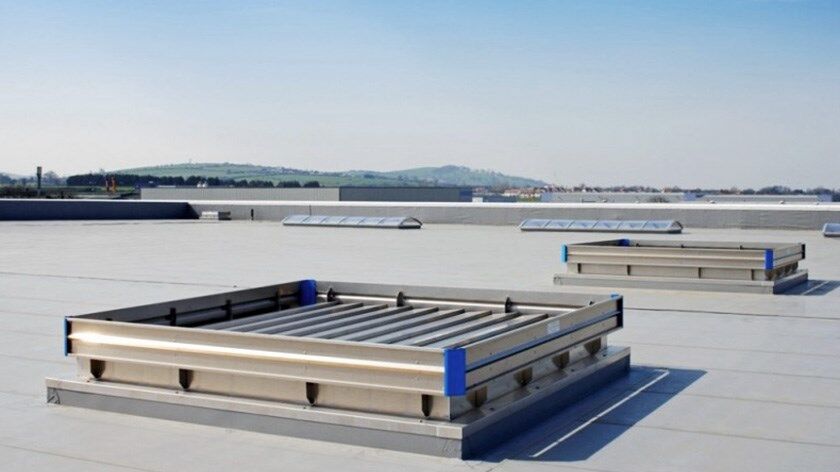

Le modèle Optima est un aérateur à ventelles à rupture thermique pour le montage sur une costière en tôle pliée galvanisée ou en polyester. Les lamelles à rupture thermique sont isolées, leur épaisseur se montant à 25 millimètres. La commande des lamelles assurée par un moteur électrique de 24 volts certifié selon la norme EN 12101-2. Les dimensions minimales sont de 600 x 1100 millimètres avec un minimum de 3 lamelles, les dimensions maximales se montent à 2500 x 3900 millimètres avec un maximum de 10 lamelles.

Le modèle Estra convient aussi bien à l'aération journalière qu'à l'évacuation des fumées en cas d'incendie et est notamment utilisé pour des éléments de fenêtres. Les lamelles sont avec vitrage isolant ou sous forme de panels alu isolés, la hauteur des lamelles étant comprise entre 100 et 300 millimètres. La commande est assurée par un moteur de 24 ou 230 volts. Les dimensions minimales sont de 400 x 700 millimètres, avec un minimum de 3 lamelles, les dimensions maximales se montent à 1600 x 3000 millimètres.

Le modèle Duo Therma est une construction à double ouvrant à rupture thermique, avec une ouverture à 90° en cas d'incendie. Les mesures standard sont: 1500 x 2000, 2000 x 2000, 2000 x 2500 et 2500 x 2500 millimètres.

Le modèle Mono Therma est une construction à simple ouvrant et, contrairement au modèle Duo Therma, ce modèle ne dispose pas de dimensions standard.

Les couvercles en polyester conviennent à une aération journalière, avec une ouverture possible jusqu'à 105° en cas d'incendie. Disponible avec une commande pneumatique ou un moteur 24 volts. Les dimensions dépendent de la taille des coupoles, dimensions spéciales possibles sur demande auprès de la société Real AG.

Real AG connaît bien les exigences relatives aux systèmes d'évacuation des fumées et de la chaleur. La société se tient à votre disposition pour vous conseiller quant à leur utilisation et se fera un plaisir de vous accompagner dans le bon choix du système approprié. Sur demande, Real AG s'occupe volontiers de la maintenance du système après l'installation.
