Lumière et confort dans les bâtiments tertiaires

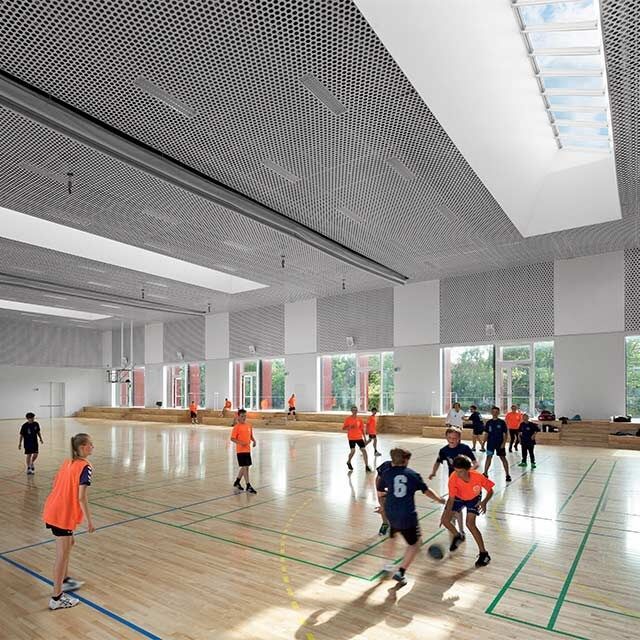

Conçues pour apporter de la lumière naturelle et de l'air frais par le toit, les verrières modulaires permettent de créer des espaces intérieurs sains, confortables et agréables à vivre. Ce concept de verrière sur-mesure à partir de modules préfabriqués s’adapte à la configuration et l’architecture du toit, et offre multiples fonctionnalités telles que le contrôle de la luminosité ou de la ventilation naturelle.

Solutions de verrières modulaires

Les modules de dimensions variables peuvent être combinés dans un certain nombre de configurations afin de créer la verrière qui correspond à votre projet, quelles que soient les contraintes de votre bâtiment (couloirs étroits, cours intérieures, studios, grands espaces de circulation… ). Tous les modules sont livrés avec le vitrage monté, ainsi que les raccords d’étanchéité et système de fixation associés.

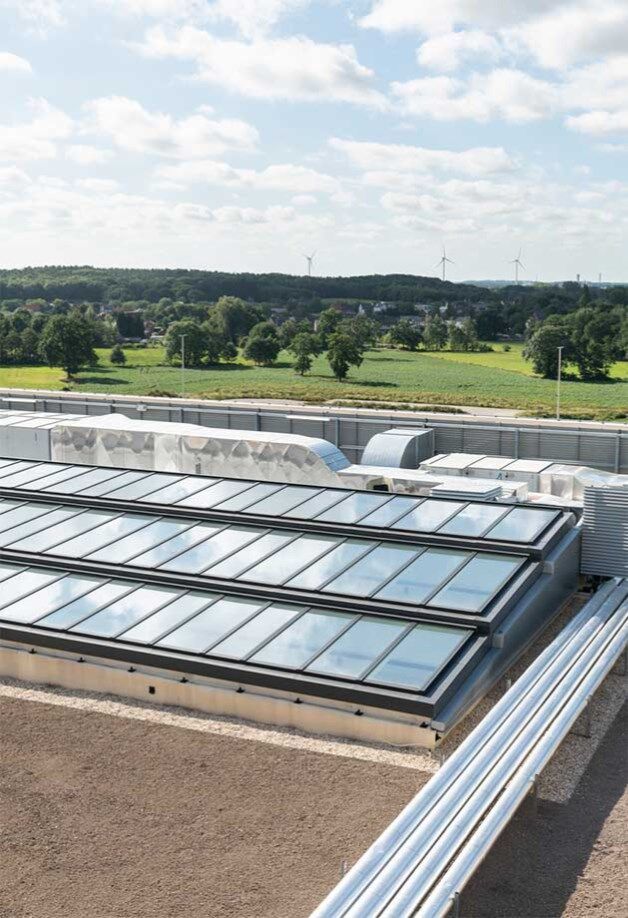

Verrière linéaire 5–30°

Une solution mono-pente idéale pour les toits plats

Domaine d’application:

Toit plat et en pente

Largeur de la trémie

0,6 m mini - 3,1 m maxi

(0,8 - 2,5 m pour les modules ouvrants)

Inclinaison d'installation de la verrière de 5 à 30°

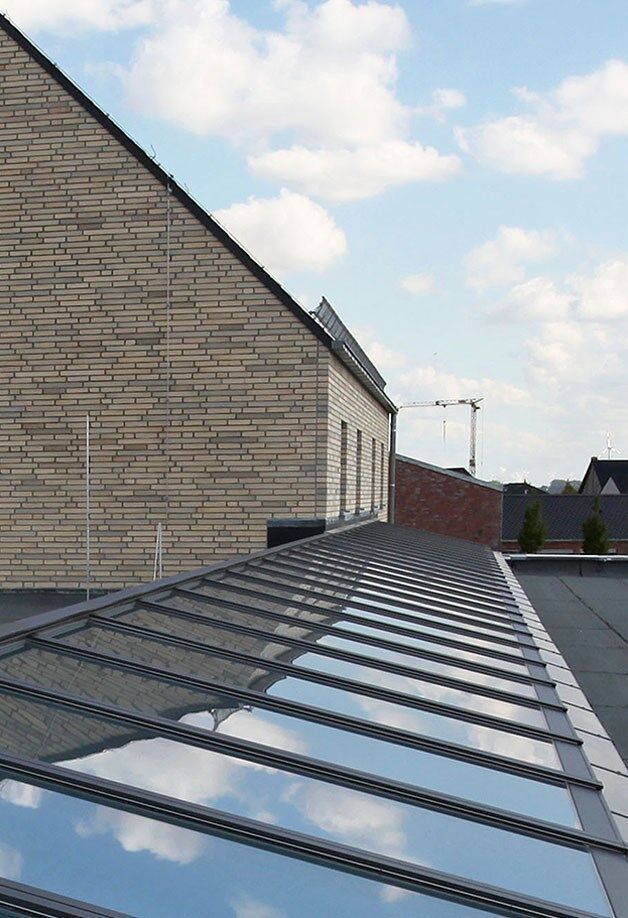

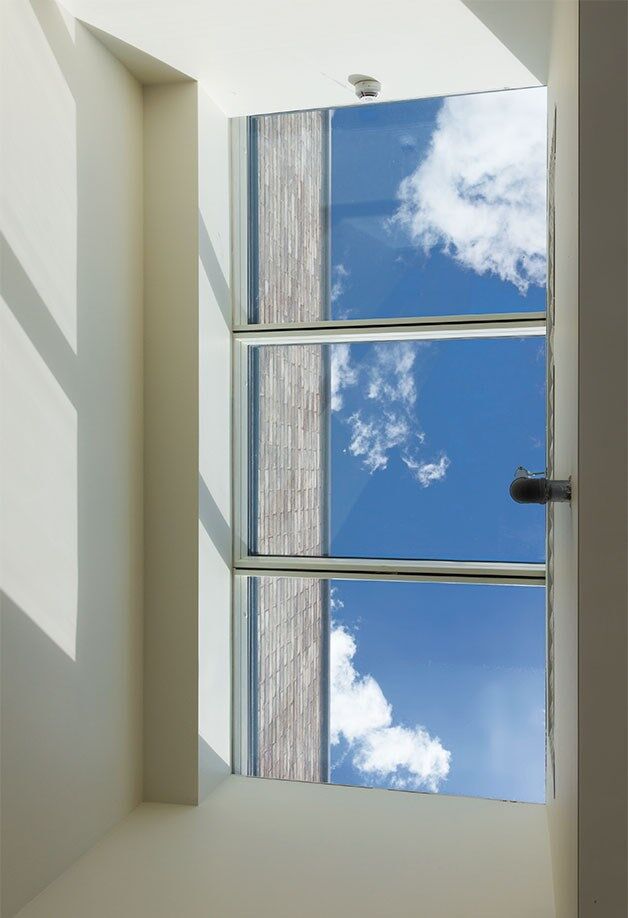

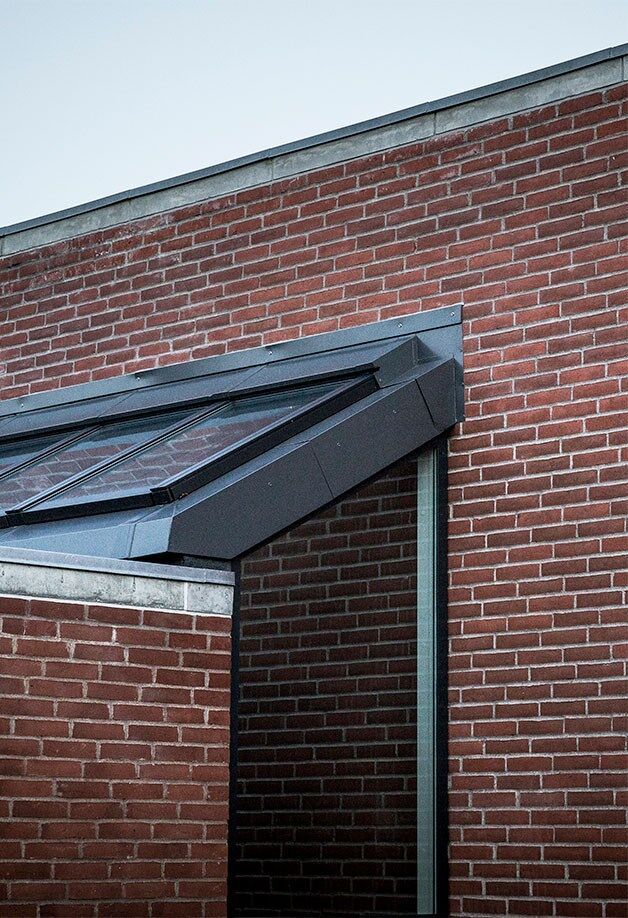

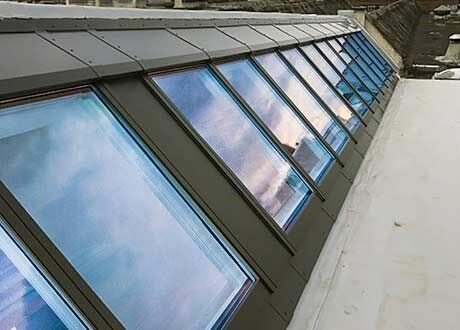

Verrière linéaire fixée contre un support 5-45°

Une série de modules recouvrant un toit plat et reposant sur un mur vertical au sommet.

Convient à:

Toit plat

Largeur de la trémie:

0,6 m mini - 3,2 m maxi

(0,8 - 2,6 m pour les modules ouvrants)

Inclinaison d'installation de la verrière de 5 à 45°

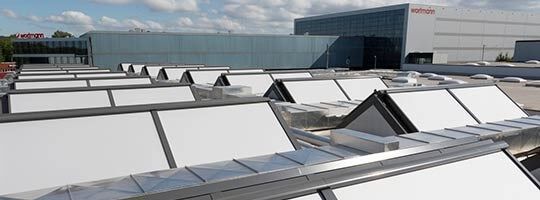

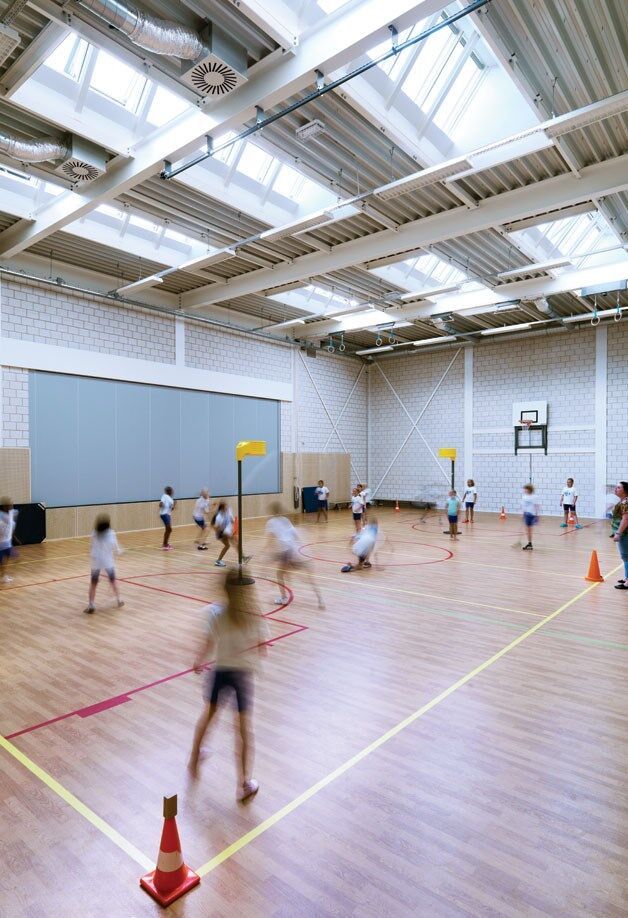

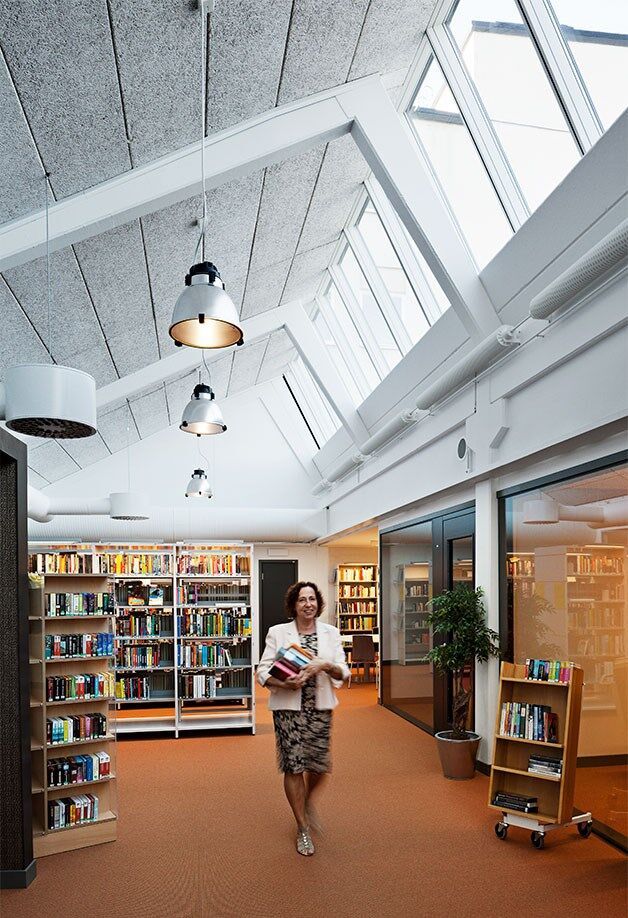

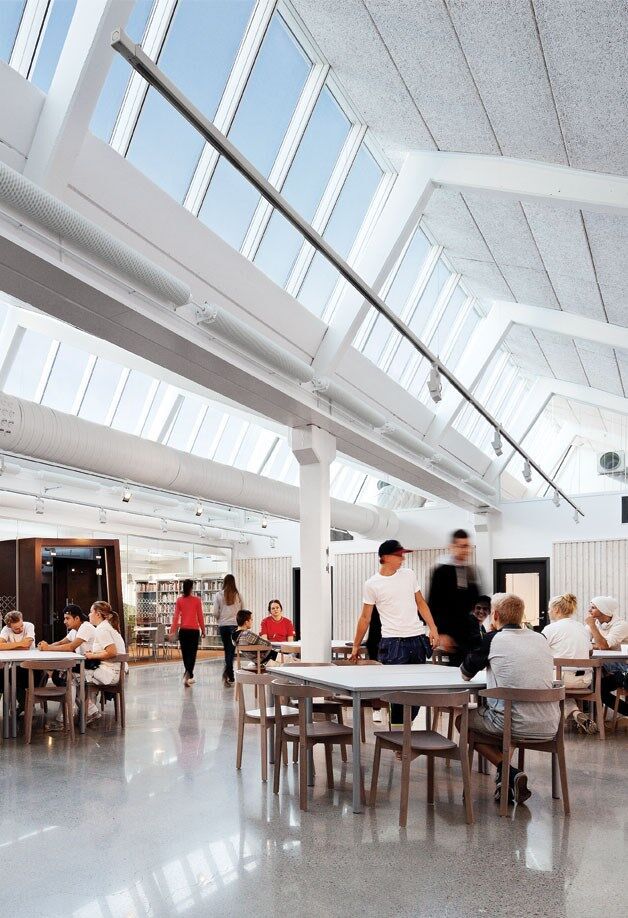

Verrière en shed 25-90°

Une série de modules sur toit en pente, en shed ou en dents de scie.

Domaine d’application:

Toit en pente, en shed ou en dents de scie

Largeur de la trémie:

0,6 m mini - 3,1 m maxi

(0,8 - 2,5 m pour les modules ouvrants)

Inclinaison d'installation de la verrière de 25 à 90°

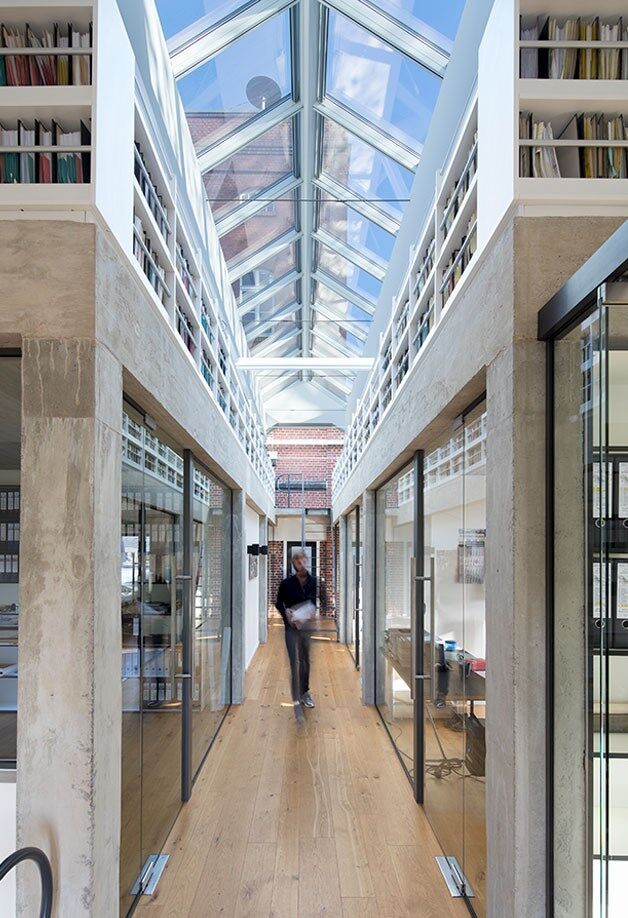

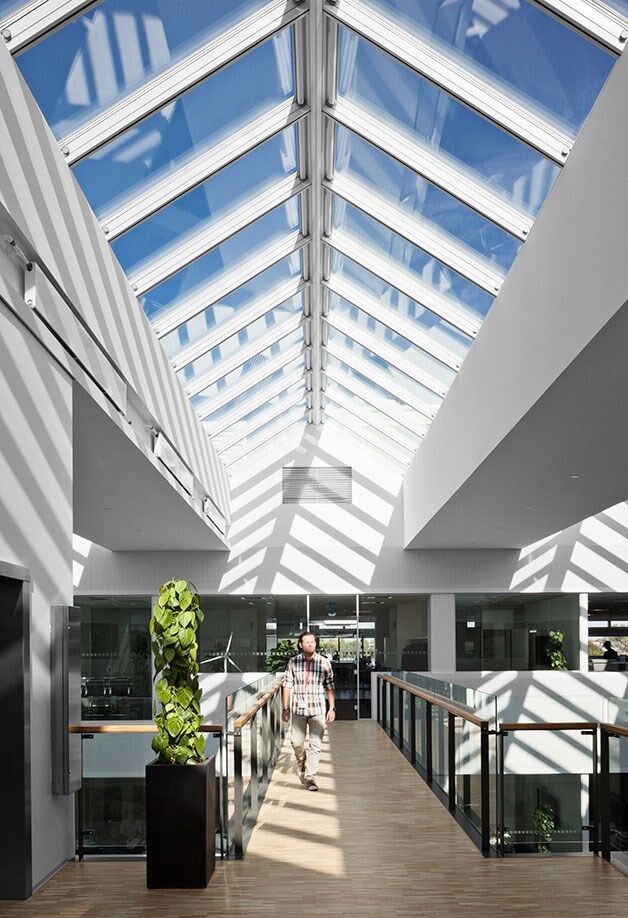

Verrière double 25-40°

Une verrière à deux pentes pour une installation sur un toit plat ou au faitage du toit.

Domaine d’application:

Toit plat et au faitage d’un toit en pente

Flachdach-Materialien

Largeur de la trémie:

1,1 m mini – 4,5 m maxi

(1,4 – 4,5 m pour les modules ouvrants)

Inclinaison d'installation de la verrière de 25 à 40°

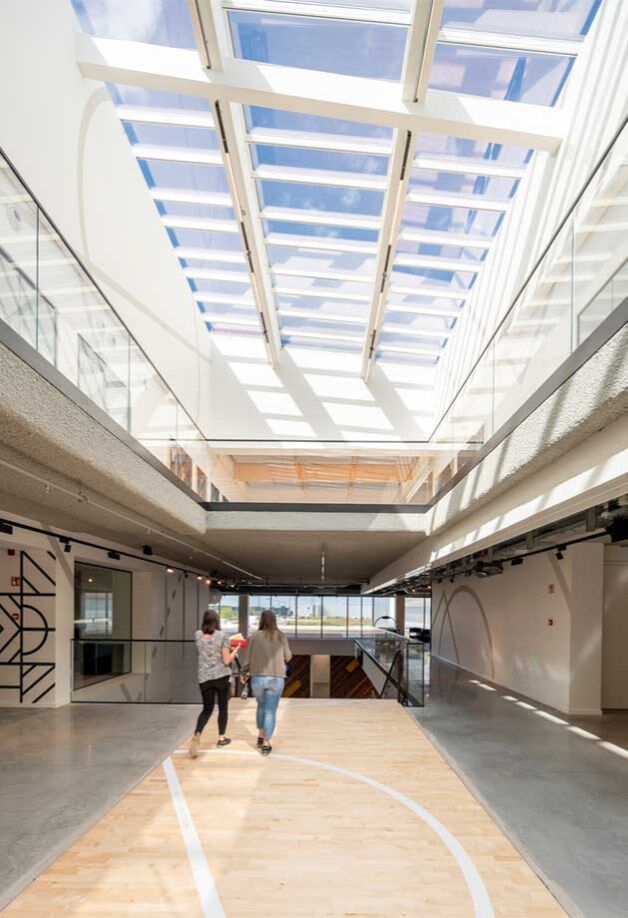

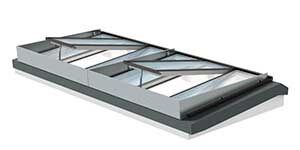

Verrière double à 5°avec poutres

Une verrière à double pente installée à un angle de 5° avec poutres de soutien.

Domaine d’application:

Installation sur toit plat

Largeur de la trémie:

1,8 m mini – 6,2 m maxi

(1,8 – 5 m pour les modules ouvrants)

Inclinaison d'installation de la verrière de 5°

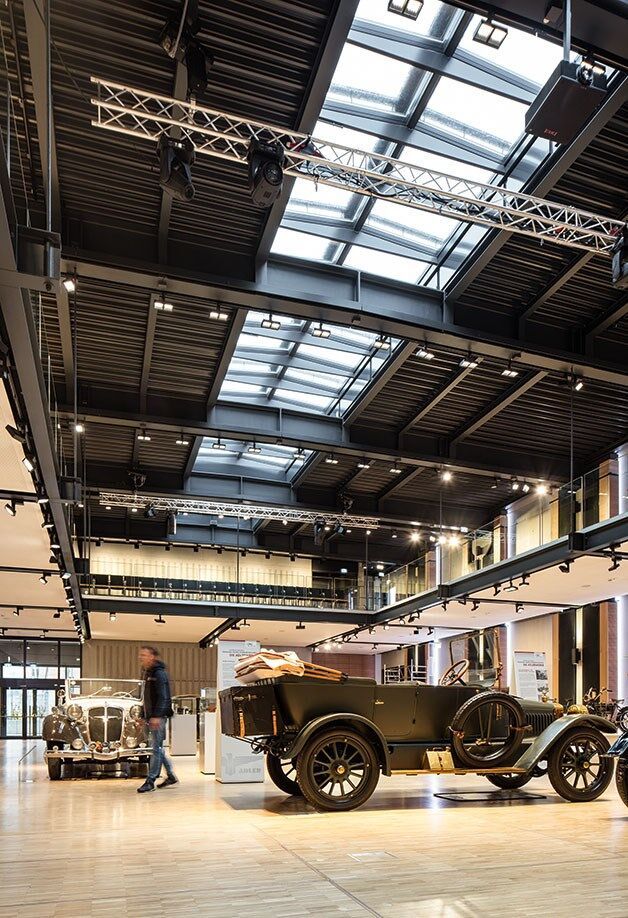

Cascade linéaire/double

Plusieurs rangées de modules de verrières combinées en configuration linéaire ou double pente pour créer un grand toit en verre.

Domaine d’application:

Toit plat

Très grande ouverture de toit

Inclinaison d'installation de la verrière de 5 à 25°

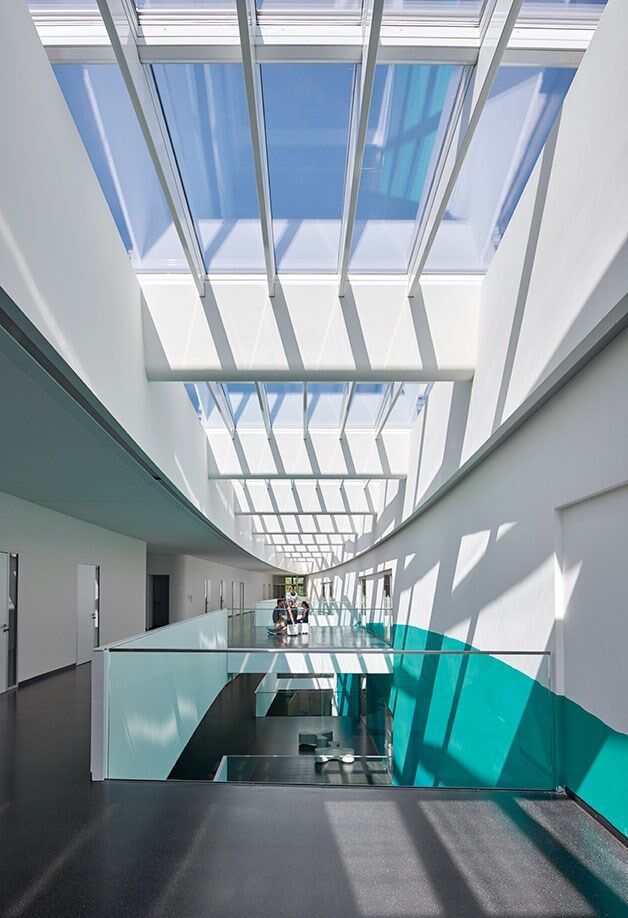

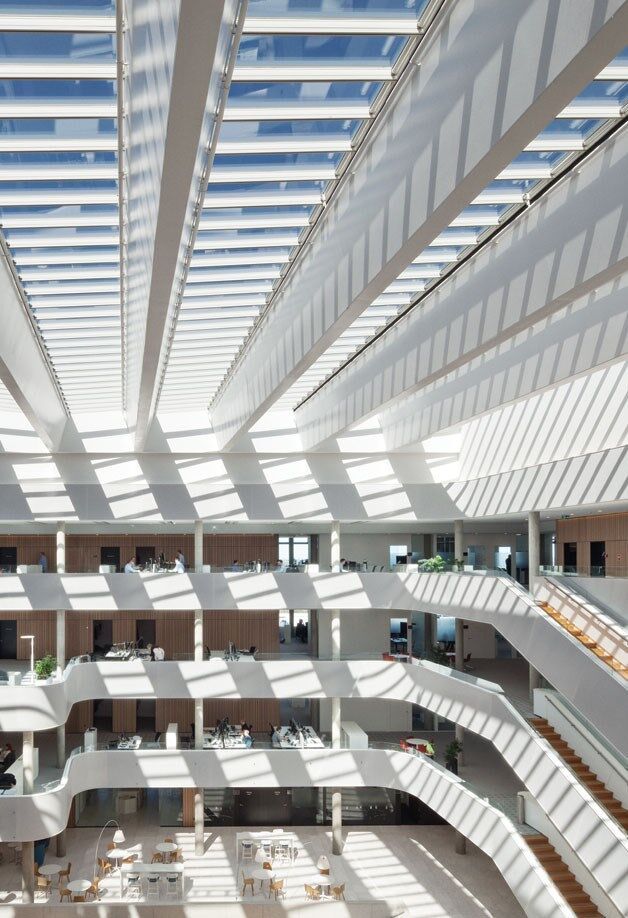

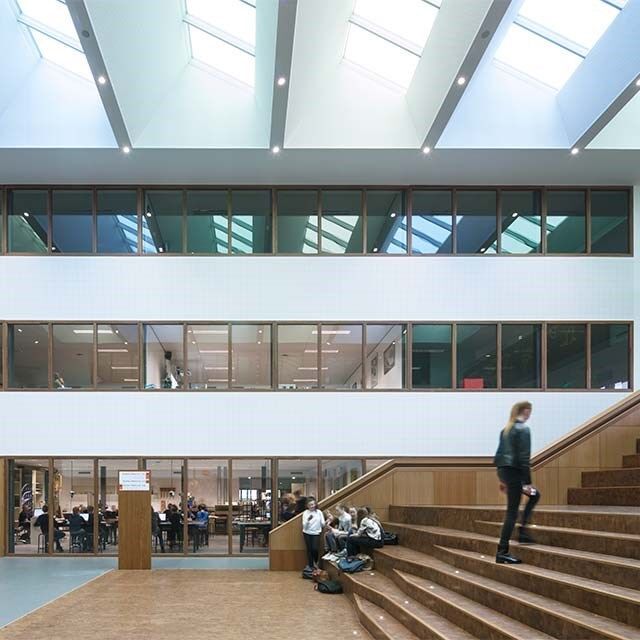

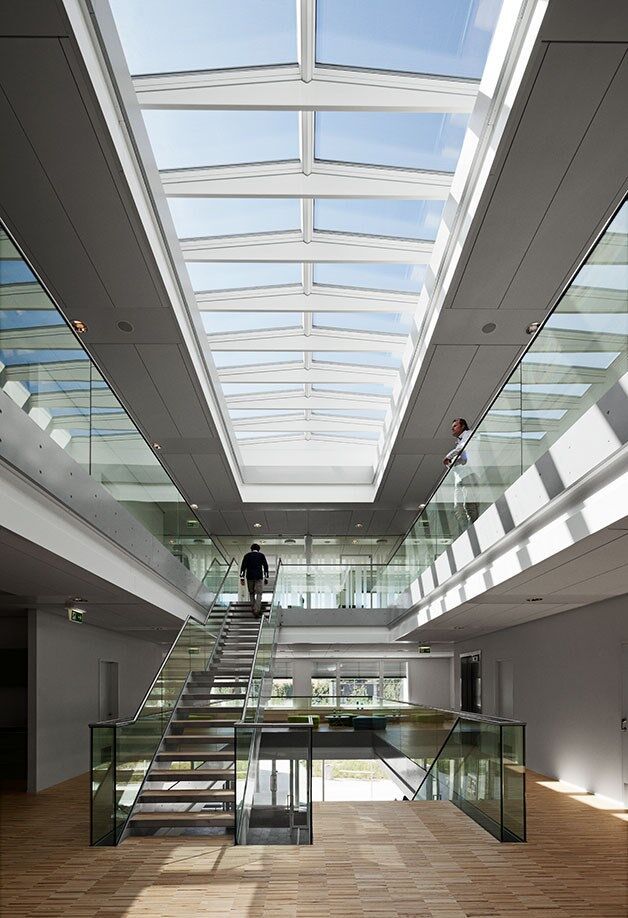

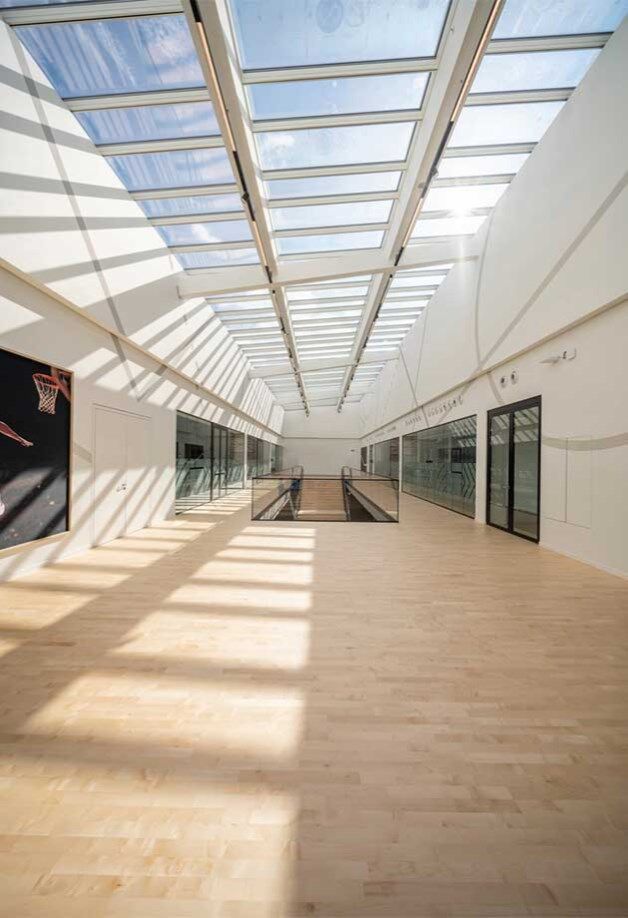

Atrium linéaire/double

Plusieurs rangées de modules de verrières pouvant être combinées pour créer un large toit en verre.

Domaine d’application:

Toit plat

Très grande ouverture de toit

Inclinaison d'installation de la verrière de 5 à 40°

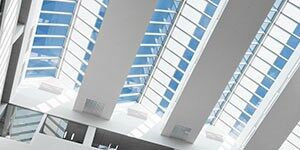

Contrôle de la lumière naturelle et de la chaleur pour verrières modulaires

Les hautes performances thermiques du vitrage des verrières modulaires, associées aux équipements de confort, permettent de garantir un climat intérieur idéal dans la pièce.

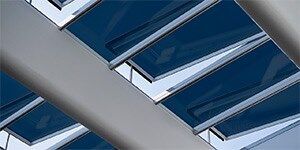

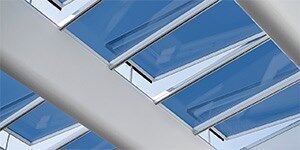

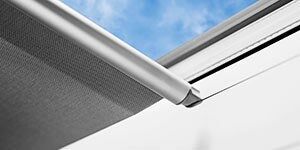

Stores intérieurs

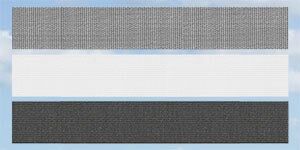

Les stores intérieurs sont entièrement intégrés aux modules de la verrière pour conserver leur élégance et discrétion. Disponibles en trois coloris (noir, gris et blanc) résistants au feu, les stores permettent de réguler la luminosité à tout moment, grâce à une unité de commande à distance qui contrôle également l’ouverture et la fermeture motorisée des modules.

Pour permettre une installation rapide et sûre, les stores peuvent être commandés pré-montés sur le module en usine.

Le tissu des stores VELUX est tendu par deux fils de tension en acier montés sur des poulies, et sont accessibles lorsque les stores sont installés sur des verrières positionnées à hauteur d'homme. Par conséquent, ils peuvent provoquer des blessures graves en cas de contact pendant le fonctionnement électrique des stores. Il est recommandé d'installer les stores VELUX à une hauteur minimale de 2,5 m au-dessus du niveau du plancher (à l'intérieur) et du niveau du sol (à l'extérieur). En cas d'installation en-dessous de cette hauteur, des mesures de sécurité doivent être prises par l'installateur / utilisateur pour prévenir toute blessure grave. Aucune instruction ou mesure ne peut éliminer les risques inhérents résultant d'une hauteur d'installation inférieure à 2,5 m.

Stores spécifiques (Renson)

Le store Topfix de Renson, conçu sur mesure pour les verrières modulaires VELUX, protège l’espace intérieur du bâtiment d’une chauffe solaire excessive. Il existe également un store extérieur pare-soleil compatible à la fois avec les modules fixes et ouvrants.

Vitrage avec revêtement de protection solaire

Les verrières modulaires VELUX sont dotées d'un double ou triple vitrage à faible consommation d'énergie pouvant être associé à différentes options de revêtement de protection solaire.

Les revêtements sont optimisés pour atteindre les niveaux souhaités de gain de chaleur solaire, de protection solaire, de transmission lumineuse et de rendu des couleurs.

Vitrage opale et sablé

Grâce au vitrage opale, les verrières modulaires VELUX créent un éclairage subtil et uniforme sans éblouissement.

Le vitrage sablé est lui, utilisé pour créer un effet de clair-obscur distinctif à l'intérieur du bâtiment et réduit en partie l'éblouissement.

Vitrage électrochrome

Le vitrage électrochrome est un vitrage isolant à revêtement électronique teintable. Le revêtement peut être noirci à la demande en appliquant une basse tension électrique. Le changement dynamique de teinte permet un contrôle exceptionnel de la lumière naturelle, des reflets et de la consommation d'énergie sans stores ni volets.

Un système de contrôle facile à utiliser permet de faire fonctionner les vitres électrochromes avec des claviers muraux, une application mobile ou un système de gestion technique du bâtiment. Une combinaison des trois est également possible.

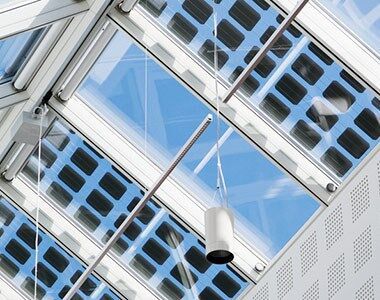

Vitrage photovoltaïque

Les verrières modulaires VELUX peuvent être livrées avec des vitrages photovoltaïques entièrement ou partiellement recouverts. L’énergie solaire ainsi recueillie et conservée dans le module afin d'optimiser l'efficacité énergétique et l'espace sur le toit.

De plus, les panneaux photovoltaïques créent dans le bâtiment un effet d'ombre qui réduit l’apport de chaleur et les reflets.

Panneaux pleins

Des panneaux pleins peuvent être disposés sur les verrières modulaires VELUX pour accueillir, par exemple, un puits d'aération ou une construction murale existante.

Les panneaux pleins peuvent également être utilisés sur le côté sud d'une verrière double pente afin d’imiter la structure d'un toit en shed.

Ventilation de confort pour verrières modulaires

Les verrières modulaires VELUX permettent de réguler la qualité de l’air intérieur du bâtiment par le toit, grâce à un apport d'air frais à tout moment de la journée et de la nuit par le toit. L’anémomètre et le détecteur de pluie, permettent la fermeture automatique des ouvrants pour une solution autonome et sans soucis.

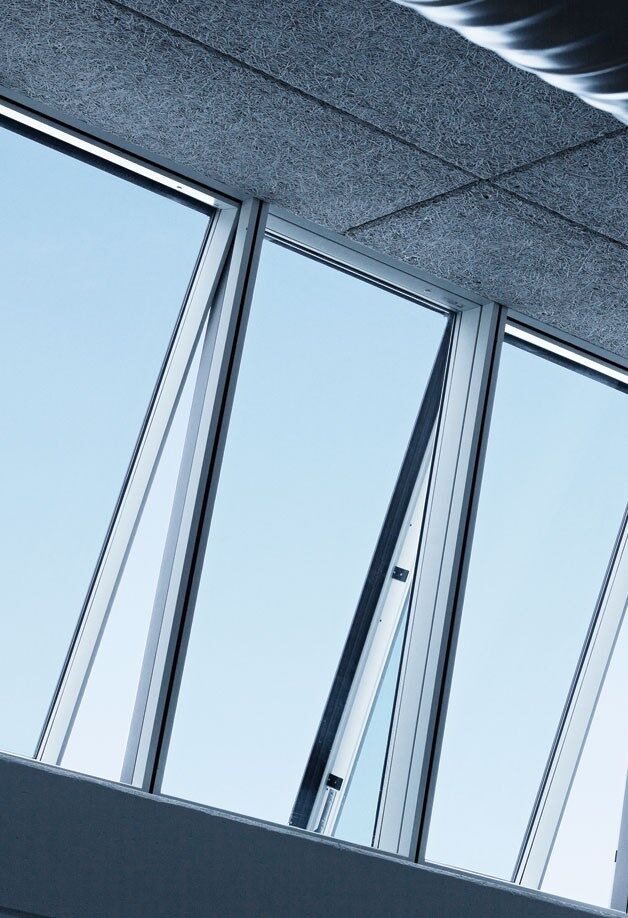

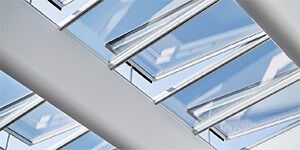

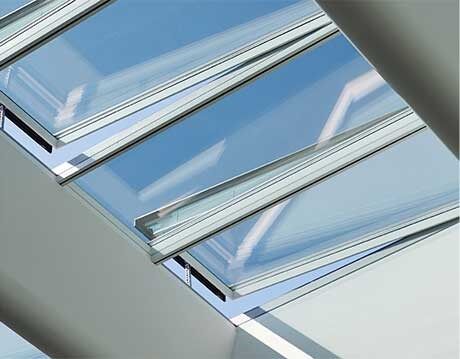

Les modules ouvrants sont munis d’un actionneur à chaîne entièrement intégré qui permet une aération automatique de la pièce. Le moteur d’ouverture étant invisible, encastré dans le profilé bas du module, aucune différence n’est visible entre les modules fixes et ouvrants.

Fonctionnement intelligent avec VELUX INTEGRA ou système ouvert

Deux systèmes de contrôle intelligent des verrières et des stores sont disponibles: VELUX INTEGRA ou une solution à système ouvert au choix. VELUX INTEGRA est une solution intégrée, pour laquelle tous les appareils d’installation sont fournis par VELUX.

Avec une solution à système ouvert, les actionneurs sont contrôlés par ±24 VCC et peuvent être intégrés à un système de gestion de bâtiment au choix.

Désenfumage pour verrières modulaires

Les modules ouvrants de désenfumage installés sur la verrière modulaire assurent l’évacuation de la fumée conformément à la norme EN 12101-2

Les verrières modulaires VELUX permettent de désenfumer le bâtiment en cas d’incendie, et sont compatibles avec des déflecteurs de vent en option.

Le module ouvrant spécifique pour le désenfumage présente une ouverture jusqu’à 700 mm en moins de 60 secondes. Il dispose d’un moteur à chaîne en système ouvert permettant de connecter l’installation au système de gestion de bâtiment de votre choix. Pour l’installation de stores en option, il est nécessaire de s’adresser aux autorités locales de prévention des incendies pour obtenir leur autorisation.

Déflecteurs de vent

Des déflecteurs de vent peuvent être installés sur la verrière modulaire VELUX afin d’assurer un désenfumage optimal. Les déflecteurs de vent sont conçus pour minimiser le risque d'admission d'air et laisser la fumée s'échapper, même lorsque les conditions de vent sont défavorables.

Deux versions de déflecteurs de vent sont disponibles. La première ne couvre qu’un module de désenfumage et la seconde en recouvre trois, c’est-à-dire un module de désenfumage situé au centre, bordé de deux modules fixes de chaque côté.
