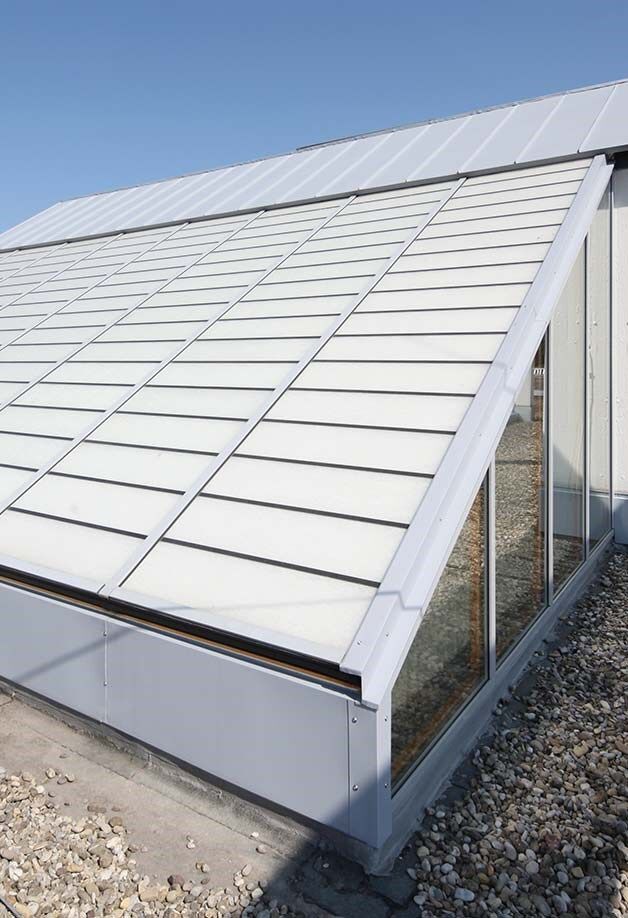

Solutions de lanterneaux énergétiquement efficaces, à un pan, deux pans ou shed. Elles sont particulièrement adaptées aux projets de rénovation de bâtiments industriels et commerciaux plus exigeants en matière de design et d’éclairage des locaux.

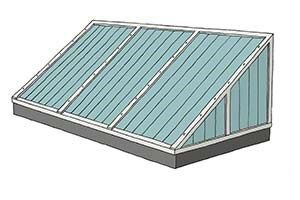

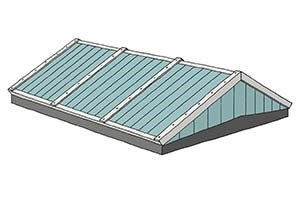

Idéals pour les bâtiments industriels et commerciaux, les lanterneaux à un pan, deux pans et shed Grillodur sont particulièrement indiqués pour les projets de rénovation convient à:

Toits plats et légèrement inclinés

Découpes du toit avec une largeur jusqu’à 6 m, longueur au choix

Toits légèrement inclinés jusqu’à 5° et faîtages des toitures inclinées

Avantages clés

La composition unique à base de fibre de verre est durable et fournit une excellente performance en termes de rendement thermique et d’éclairage naturel.

Fournit une lumière du jour sans éblouissement ni ombre portée.

Configurations multiples pour des solutions de conception flexibles.

La structure légère est idéale pour les bâtiments industriels et commerciaux, en particulier dans le cadre de projets de rénovation.

Grillodur se caractérise par sa légèreté, son excellente performance thermique, sa résistance mécanique et sa résistance aux agents chimiques. Ce matériau fournit une lumière du jour sans éblouissement ni ombre portée, pour un éclairage ambiant optimal.

Solution de conception flexible pour des pentes de toit allant de 8° à 90°.

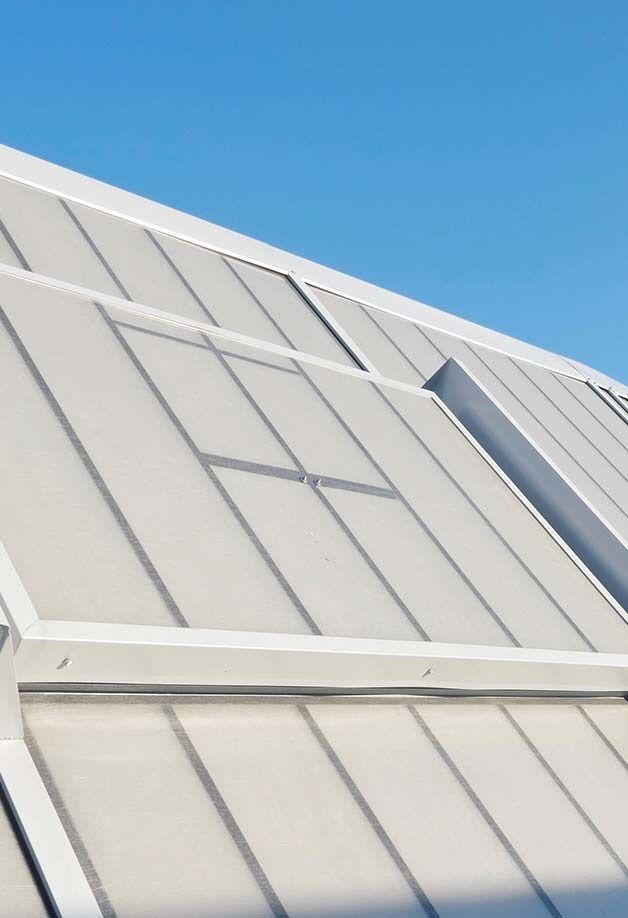

Équipé des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux Grillodur assurent une ventilation de confort au quotidien tout en évacuant efficacement les fumées et la chaleur.

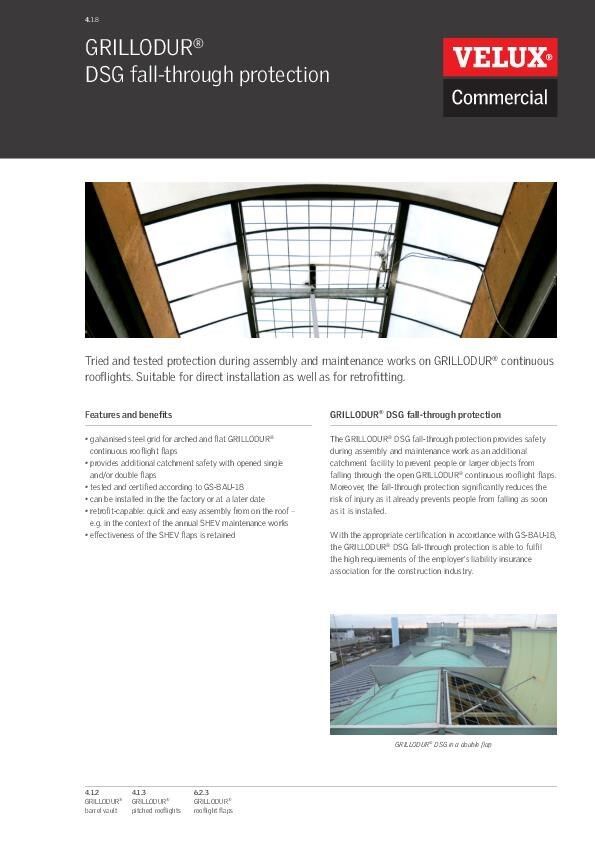

Produit antichute. Les ouvertures des clapets peuvent être équipées d’un système de sécurité antichute pour un maximum de sécurité sur le toit.

Les accessoires tels que les châssis adaptables, les raccordements fiables à la membrane de toiture et les systèmes intelligents de gestion du bâtiment peuvent être facilement configurés pour répondre aux exigences du projet.

VELUX fournit une solution de A à Z, des conseils de planification au montage.

Détails du produit

Grillodur est un panneau composite comprenant au moins deux plaques en fibre de verre semi-transparentes avec un support isolant. Les plaques en fibre de verre sont appliquées sur un treillis aluminium.

Les panneaux sont fabriqués sous forme d’éléments larges de 2000 mm et livrés sur le chantier pour le montage rapide et efficace d’un lanterneau.

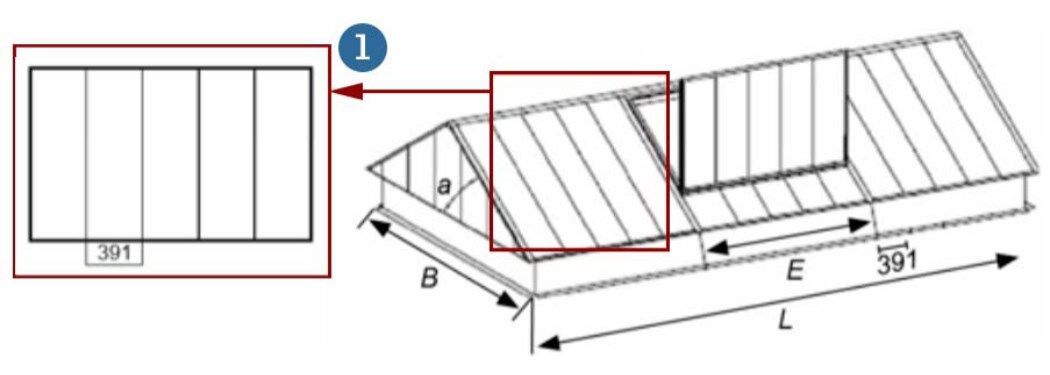

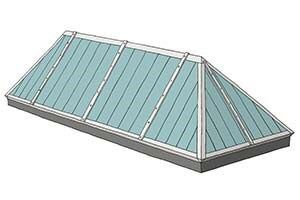

Formats et dimensions

Largeur nominale B: jusqu'à 6000 mm

Longueur nominale L: adaptée au projet

Largeur standard d'un élément E: 2000 mm

Angle a: pentes standard de 30° et 45°, personnalisables sur demande

Pas des profilés aluminium: 391 mm

Largeur d’un profilé: 60 mm

Intégration d’un profilé horizontal

Option de vitrage

Les diverses combinaisons de coloris de vitrage, d’épaisseur des plaques en fibre de verre et de densité du matériau isolant fournissent un large spectre de performances photométriques et thermiques.

Paramètres du panneau

Types de vitrage: structure à 2, 3 et 4 parois

Quatre coloris standard: nature, bleu, blanc et gris (chaque fois transparent)

Épaisseur du panneau en fibre de verre: 1,1 à 2,0 mm

Propriétés (en fonction de la composition du panneau):

Valeur U du vitrage: jusqu’à 0,9 W/m²K

Transmission d’énergie totale: jusqu’à 21 %

Taux de transmission de lumière: 76 % à 13 %

Isolation acoustique: jusqu’à 36 dB

Paramètres des panneaux et vue d’ensemble de la construction

Propriétés

Avec son poids propre d’à peine 10 kg/m², le système énergétiquement efficace GRILLODUR® est idéal pour les projets de rénovation.

Les éléments préfabriqués rendent le montage à la fois rapide et efficace.

Fonction antichute conformément au principe d’essai GS BAU 18.

Charge de neige: les panneaux peuvent supporter jusqu’à 2,5 kN/m² (en fonction de la structure du panneau).

Résistance chimique: haute résistance au kérosène, aux réfrigérants, lubrifiants, acides, solutions alcalines et bien d’autres agents.

Classification la plus élevée pour la sécurité au jet de balle selon DIN 18032-3 (aussi pour les palets de hockey) => solution idéale pour les infrastructures sportives.

Matériau fusible: peut dès lors entrer en ligne de compte comme surface évacuant la chaleur pour le calcul défini par la norme DIN 18230.

Possibilité d’intégrer une solution de désenfumage, testée selon la norme DIN EN 12101-2.

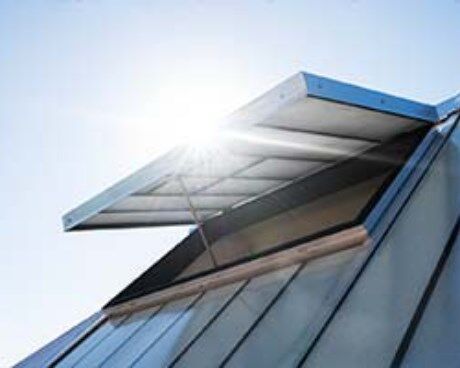

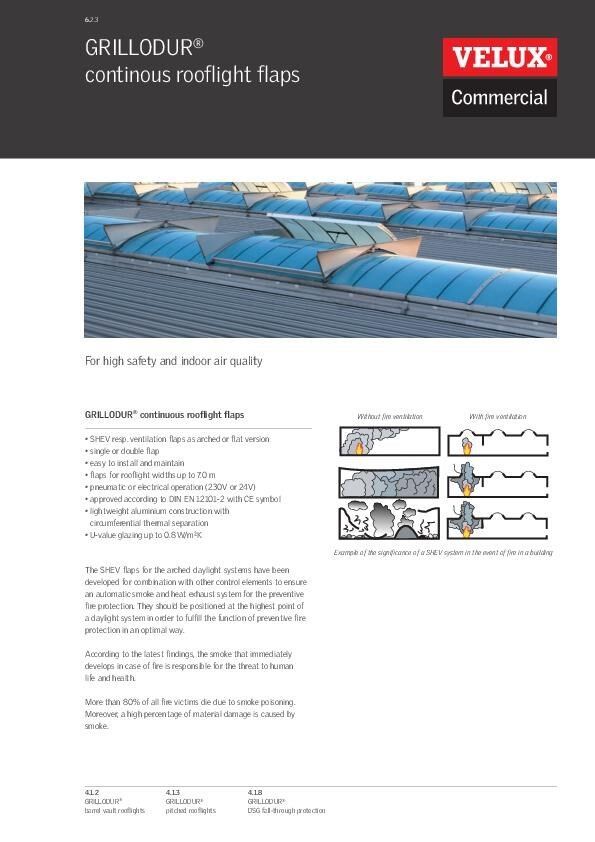

Ventilation de confort et EFC

Équipés des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux Grillodur assurent une évacuation efficace des fumées et de la chaleur (EFC) ainsi qu’une ventilation de confort au quotidien.

La large gamme de clapets pour lanterneaux, de différents types et dimensions, apporte une solution ajustée et performante à chaque projet.

Systèmes EFC certifiés, testés selon la norme DIN EN 12101-2, offrant un maximum de protection incendie.

Smartcontrol est un système intelligent de gestion du bâtiment, disponible en option, pour commander confortablement et en toute sécurité toutes les solutions de désenfumage et de ventilation.
