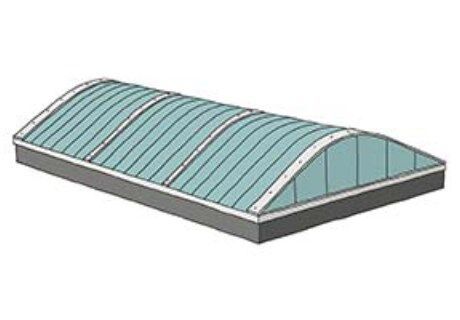

Un lanterneau voûte extrêmement durable et énergétiquement efficace, pour un éclairage sans éblouissement ni ombre portée. Idéal pour les bâtiments industriels et commerciaux qui exigent résistance chimique et mécanique.

Idéals pour les bâtiments industriels et commerciaux, nos lanterneaux voûtes GRILLODUR® sont particulièrement indiqués pour les projets de rénovation convient à:

Toits plats et légèrement inclinés

Découpes du toit avec une largeur jusqu’à 7 m, longueur au choix

Pente du toit plat jusqu’à 5° et faîtages des toitures inclinées

Avantages clés

La composition unique en fibre de verre est durable et garante d’excellentes propriétés mécaniques et d’une haute résistance aux agents chimiques

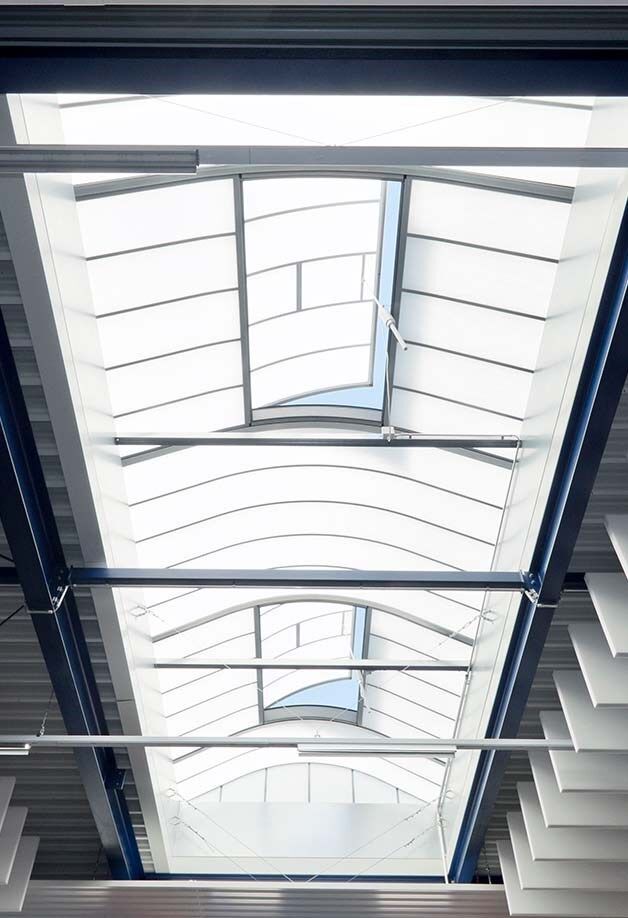

Fournit un éclairage ambiant sans éblouissement ni ombre portée

La structure préfabriquée et légère est idéale pour les projets de rénovation

Grillodur est un matériau léger qui présente d’excellentes performances en termes de propriétés thermiques, de résistance mécanique et de résistance aux agents chimiques. De plus, il fournit un éclairage ambiant sans éblouissement ni ombre portée.

Équipé des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux GRILLODUR® assurent une ventilation de confort au quotidien tout en évacuant efficacement les fumées et la chaleur

Produit antichute. Les ouvertures des clapets peuvent être équipées d’un système de sécurité antichute pour un maximum de sécurité sur le toit

Les accessoires tels que les châssis adaptables, les raccordements fiables à la membrane de toiture et les systèmes intelligents de gestion du bâtiment peuvent être facilement configurés pour répondre aux exigences du projet

Le système est livré entièrement préfabriqué sur le chantier, pour un montage rapide et efficace

VELUX fournit une solution de A à Z, des conseils de planification au montage

Détails du produit

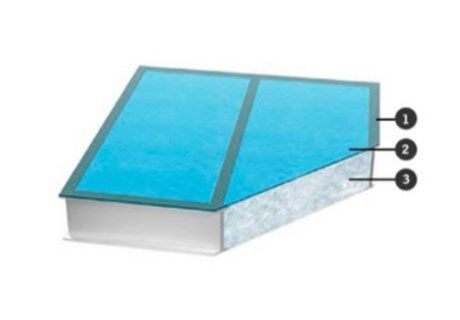

Grillodur est un panneau comprenant au moins deux plaques en fibre de verre semi-transparentes avec un support isolant. Les plaques en fibre de verre sont appliquées sur un treillis aluminium.

Les panneaux sont fabriqués sous forme d’éléments larges de 2000 mm et livrés sur le chantier pour le montage rapide et efficace d’un lanterneau.

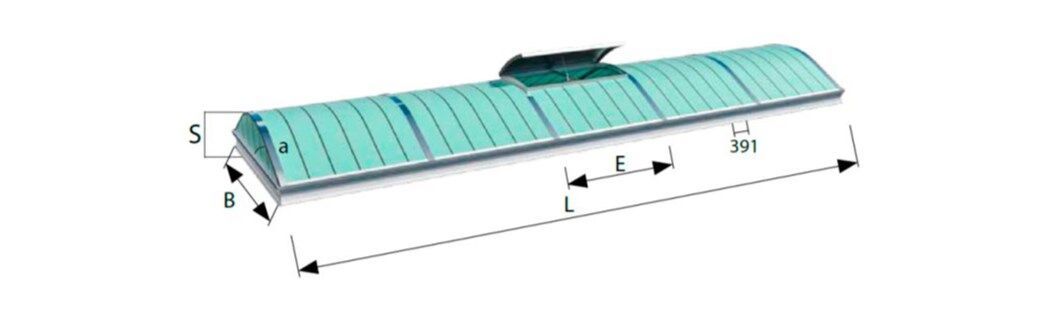

Format et dimensions

Largeur nominale B: jusqu'à 7000 mm

Longueur nominale L: adaptée au projet

Largeur standard d'un élément E: 2000 mm

Montée S (sans profil en équerre): 381 mm à 1700 mm

Angle a: 27°

Pas des profilés aluminium: 391 mm

Largeur d’un profilé: 60 mm

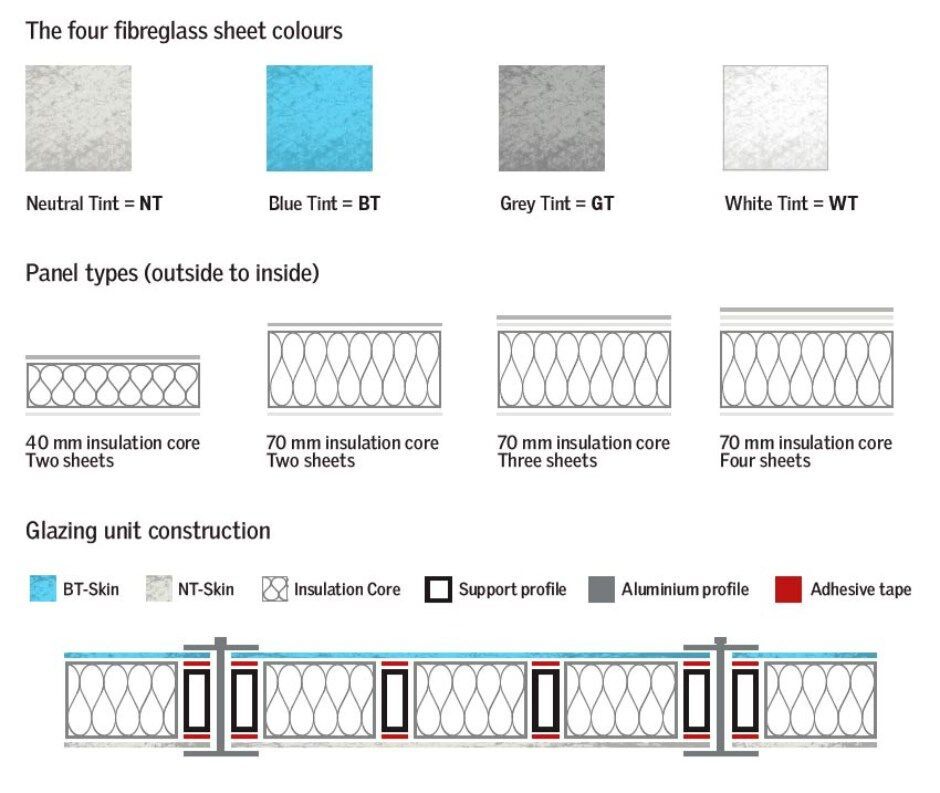

Options de vitrage

Les diverses combinaisons de coloris de vitrage, d’épaisseur des plaques en fibre de verre et de densité du matériau isolant fournissent un large spectre d’éclairage naturel et de performance thermique.

Paramètres du panneau

Types de vitrage: structure à 2, 3 et 4 parois

Quatre coloris standard: nature, bleu, blanc et gris (chaque fois transparent)

Épaisseur du panneau en fibre de verre: 1,1 à 2,0 mm

Propriétés (en fonction de la composition du panneau)

Valeur U du vitrage: jusqu’à 0.8 W/m²K

Transmission d’énergie totale: jusqu’à 21 %

Taux de transmission de lumière: 76 % à 13 %

Isolation acoustique: jusqu’à 36 dB

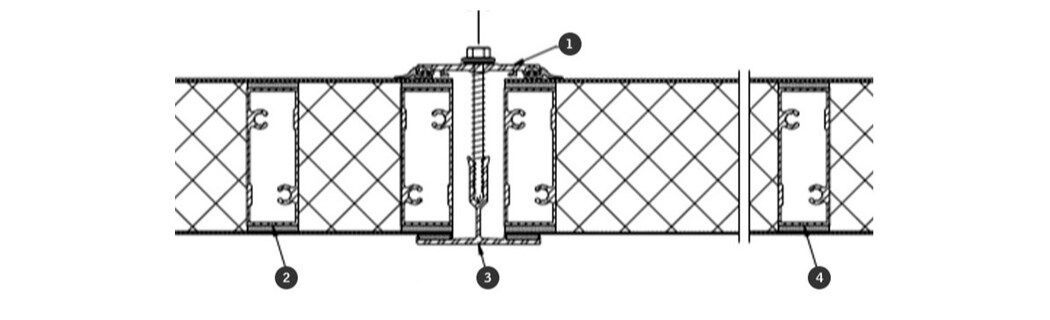

Paramètres des panneaux et vue d’ensemble de la construction

Propriétés

Avec son poids propre d’à peine 10 kg/m², le système énergétiquement efficace GRILLODUR® est idéal pour les projets de rénovation.

Les éléments préfabriqués rendent le montage à la fois rapide et efficace.

Fonction antichute conformément au principe d’essai GS BAU 18.

Charge de neige: les panneaux peuvent supporter jusqu’à 2,5 kN/m² (en fonction de la structure du panneau).

Résistance chimique: haute résistance au kérosène, aux réfrigérants, lubrifiants, acides, solutions alcalines et bien d’autres agents.

Classification la plus élevée pour la sécurité au jet de balle selon DIN 18032-3 (aussi pour les palets de hockey) => solution idéale pour les infrastructures sportives

Matériau fusible: peut dès lors entrer en ligne de compte comme surface évacuant la chaleur pour le calcul défini par la norme DIN 18230.

Possibilité d’intégrer une solution de désenfumage, testée selon la norme DIN EN 12101-2.

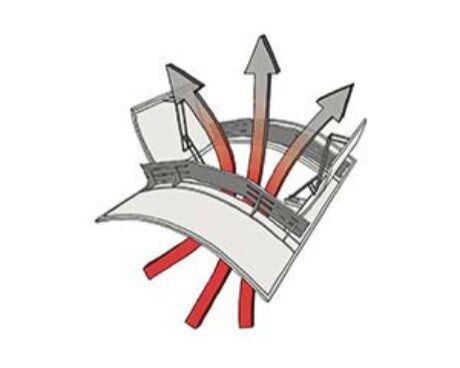

Ventilation de confort et EFC

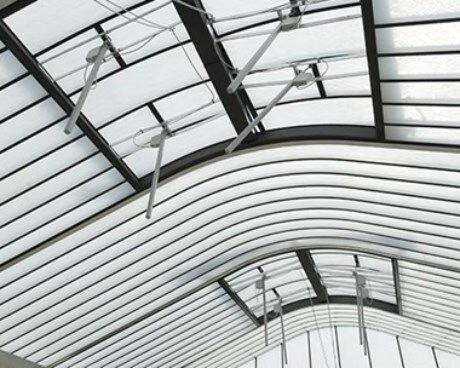

Équipés des systèmes de clapet et dispositifs d’ouverture correspondants, les lanterneaux GRILLODUR® peuvent intervenir pour l’évacuation efficace des fumées et de la chaleur tout comme pour la ventilation de confort au quotidien.

La large gamme de clapets pour lanterneaux, de différents types et dimensions, apporte une solution ajustée et performante à chaque projet.

Systèmes EFC certifiés, testés selon la norme DIN EN 12101-2, offrant un maximum de protection incendie.

Smartcontrol est un système intelligent de gestion du bâtiment, disponible en option, pour commander confortablement et en toute sécurité toutes les solutions de désenfumage et de ventilation.
