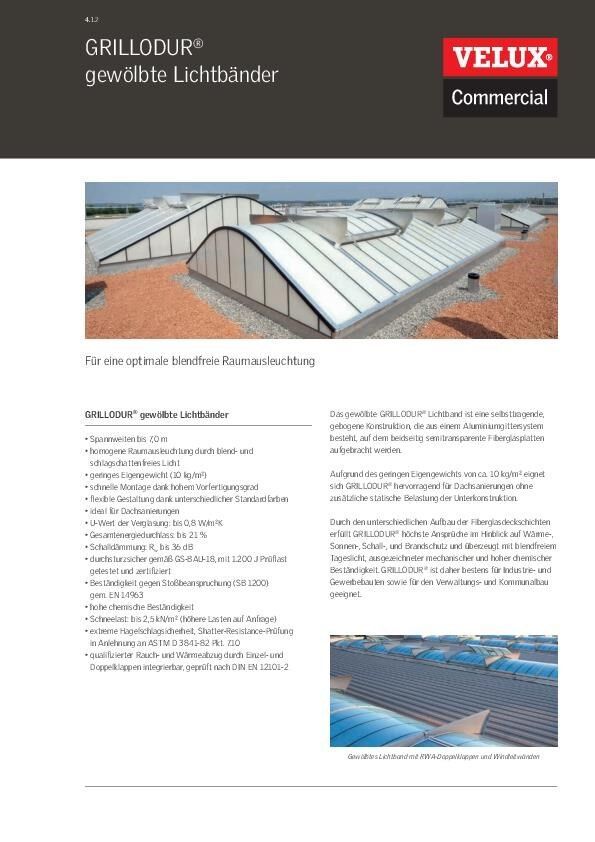

Ein äusserst langlebiges sowie energieeffizientes gewölbtes Lichtband, welches eine schlagschatten- sowie blendfreie Raumausleuchtung ermöglicht. Ideal geeignet für industrielle und gewerbliche Gebäude, mit hohen Anforderungen an chemische Beständigkeit und mechanische Belastbarkeit.

Die gewölbten Grillodur-Lichtbänder sind ideal für industrielle und gewerbliche Gebäude und eignen sich besonders für Sanierungsprojekte passend für:

Flachdächer und leicht geneigt Dächer

Dachöffnungen mit einer Breite von bis zu 7 m und in beliebiger Länge

Flachdachneigungen bis zu 5° und Firste von Schrägdächern

Hauptvorteile

Einzigartige, langlebige Fiberglaskomposition, welche exzellente mechanische Eigenschaften sowie eine hohe chemische Beständigkeit bietet

Ermöglicht eine blend- und schlagschattenfreie Raumausleuchung

Durch die Vorfertigung und das geringe Eigengewicht des Systems eignet es sich ideal für Sanierungen

Grillodur verfügt über ein geringes Eigengewicht und weist exzellente thermische Eigenschaften, mechanische Belastbarkeit und hohe chemische Beständigkeit auf. Zudem ermöglicht es eine blend- und schlagschattenfreie Raumausleuchtung.

Ausgestattet mit entsprechenden Klappensystemen und Öffnungsvorrichtungen können Grillodur-Lichtbänder für die tägliche Lüftung und für effektiven Rauch- und Wärmeabzug (RWA) eingesetzt werden

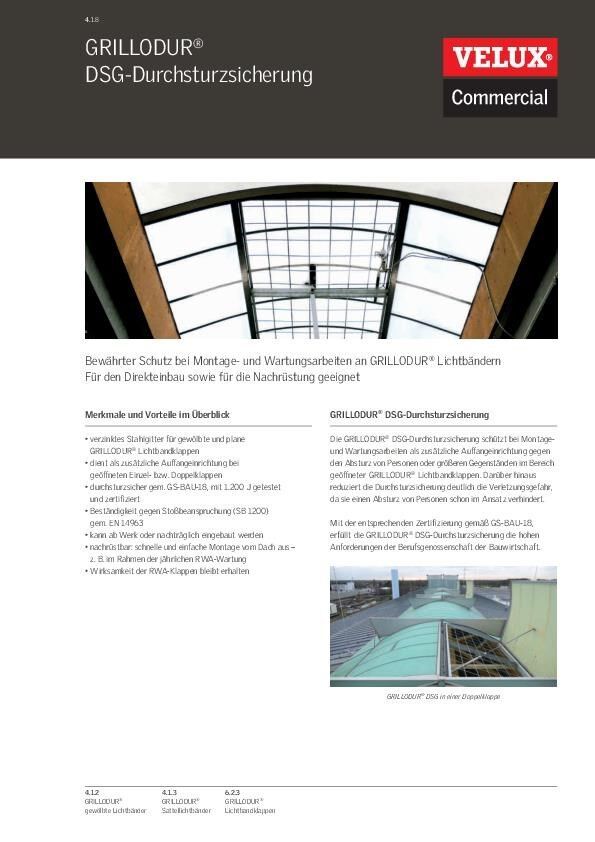

Durchsturzsicheres Produkt. Klappenöffnungen können zudem mit einer Durchsturzsicherung ausgestattet werden, um maximale Sicherheit auf dem Dach zu gewährleisten.

Systemzubehör – wie variable Zargen, Systeme zur sicheren Dachbahnanbindung oder zur intelligenten Gebäudesteuerung – ist gemäss projektspezifischer Anforderungen einfach konfigurierbar.

Das System wird komplett vorgefertigt an die Baustelle geliefert und ermöglicht so eine schnelle und effiziente Montage.

VELUX bietet eine ganzheitliche Lösung von der Planungsberatung bis zur Montage.

Produktdetails

Das Grillodur-Paneel besteht aus mindestens zwei semitransparenten Fiberglasplatten mit einer Dämmeinlage. Die Fiberglasplatten werden auf einem Aluminium-Gitterrahmen aufgebracht.

Die Paneele werden als 2000 mm breite Elemente gefertigt und an die Baustelle geliefert, um eine schnelle und effiziente Montage des Lichtbandes zu realisieren.

Grössen und Abmessungen

Nennbreite B: bis zu 7000 mm

Nennlänge L: je nach projektspezifischen Anforderungen

Standard-Elementbreite E: 2000 mm

Stichhöhe (ohne Aufkantprofil) S: 381-1700 mm

Winkel a: 27°

Raster Aluminiumprofile: 391 mm

Profilbreite: 60 mm

Verglasungsoptionen

Durch die variablen Kombinationsmöglichkeiten von Verglasungsfarbe, Stärke der Fiberglasplatten sowie Dichte der Dämmeinlage lässt sich ein grosses Spektrum an tageslichttechnischen und thermischen Leistungen realisieren.

Parameter der Paneele

Verglasungsvarianten: 2-, 3- und 4-schaliger Aufbau

Vier Standard-Farben: naturtransparent, blautransparent, weisstransparent sowie grautransparent

Stärken der Fiberglaspaneele: 1,1 – 2,0 mm

Eigenschaften (abhängig von der Konfiguration der Paneele)

U-Wert der Verglasung: bis zu 0,8 W/m²K

Gesamtenergiedurchlass: bis zu 21 %

Lichtdurchlass: 76 % bis 13 %

Schalldämmung: bis zu 36 dB

Parameter der Paneele und Konstruktionsübersicht

Eigenschaften

Aufgrund des geringen Eigengewichts von 10 kg/m², eignet sich das energieeffiziente Grillodur-System ideal für Sanierungen

Vorgefertigte Elemente ermöglichen eine schnelle und effiziente Montage.

Durchsturzsicher gemäss GS-BAU-18.

Schneelast: Die Paneele können bis zu 2,5 kN/m² tragen (abhängig vom Paneelaufbau)

Chemische Beständigkeit: Hohe Beständigkeit gegen Kerosin, Kühlmittel, Schmierstoffe, Säuren, alkalische Lösungen sowie viele weitere Stoffe.

Höchste Klassifikation der Ballwurfsicherheit nach DIN 18032-3 (auch für Hockeybälle) und somit ideal für Sportstätten geeignet.

Schmelzbar und daher als Wärmeabzugsfläche nach DIN 18230 anrechenbar.

Integrierbar: Rauch- und Wärmeabzug (RWA), geprüft nach DIN EN 12101-2

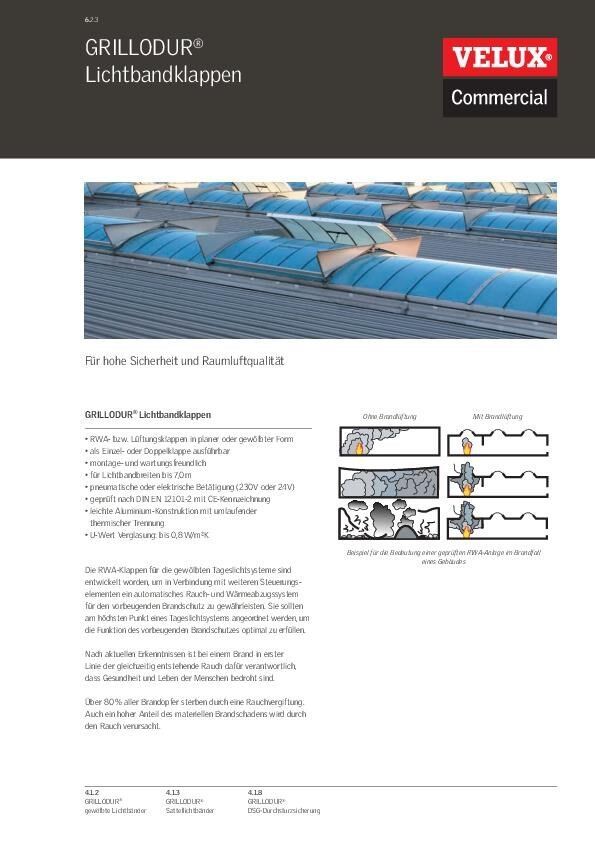

Komfortlüftung und RWA

Ausgestattet mit entsprechenden Klappensystemen und Öffnungsvorrichtungen können Grillodur-Lichtbänder für einen effektiven Rauch- und Wärmeabzug sowie für die tägliche Komfortlüftung eingesetzt werden.

Die grosse Auswahl an Lichtbandklappen mit unterschiedlichen Funktionen und in unterschiedlichen Grössen ermöglicht eine anforderungsgerechte Ausführung und Leistung für jedes individuelle Projekt.

Zertifizierte RWA-Systeme, geprüft nach DIN EN 12101-2 bieten ein Höchstmass an Brandschutz.

Smartcontrol, ein intelligentes Gebäudemanagementsystem, kann optional für eine komfortable und sichere Steuerung aller RWA- und Lüftungsanlagen eingesetzt werden.
