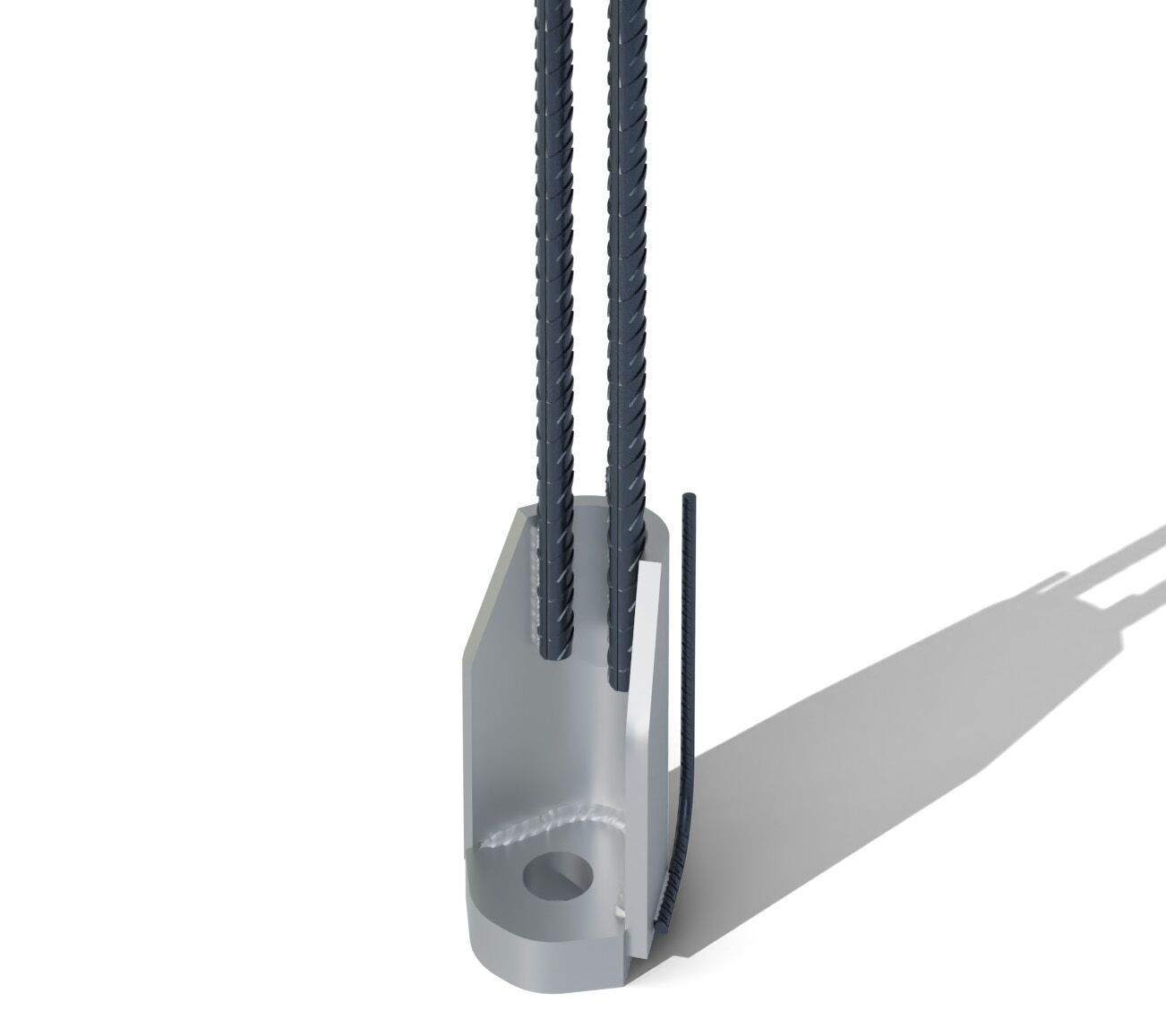

Ressourceneffizienz ist eine zentrale Anforderung im modernen Bauwesen. Mit dem Helka Stützenschuh bietet Peikko eine passende Lösung. Helka ersetzt den bewährten Hpkm Stützenschuh in den Grössen 24, 30 und 39 und ist für alle Gebäudetypen geeignet – von Büro- und Wohngebäuden bis hin zu Infrastrukturprojekten.

Kompakte Bauweise – hohe Tragfähigkeit

Helka ist CE-gekennzeichnet, ETA-bewertet und zeichnet sich durch seine kompakte Geometrie aus. Im Vergleich zum Hpkm Stützenschuh ermöglicht Helka die Abtragung grösserer Lasten bei reduziertem Querschnitt. Dadurch wird weniger Stahl benötigt, was den Betonverbrauch senkt und zur CO₂-Reduktion beiträgt.

Effiziente Montage ohne temporäre Abstützung

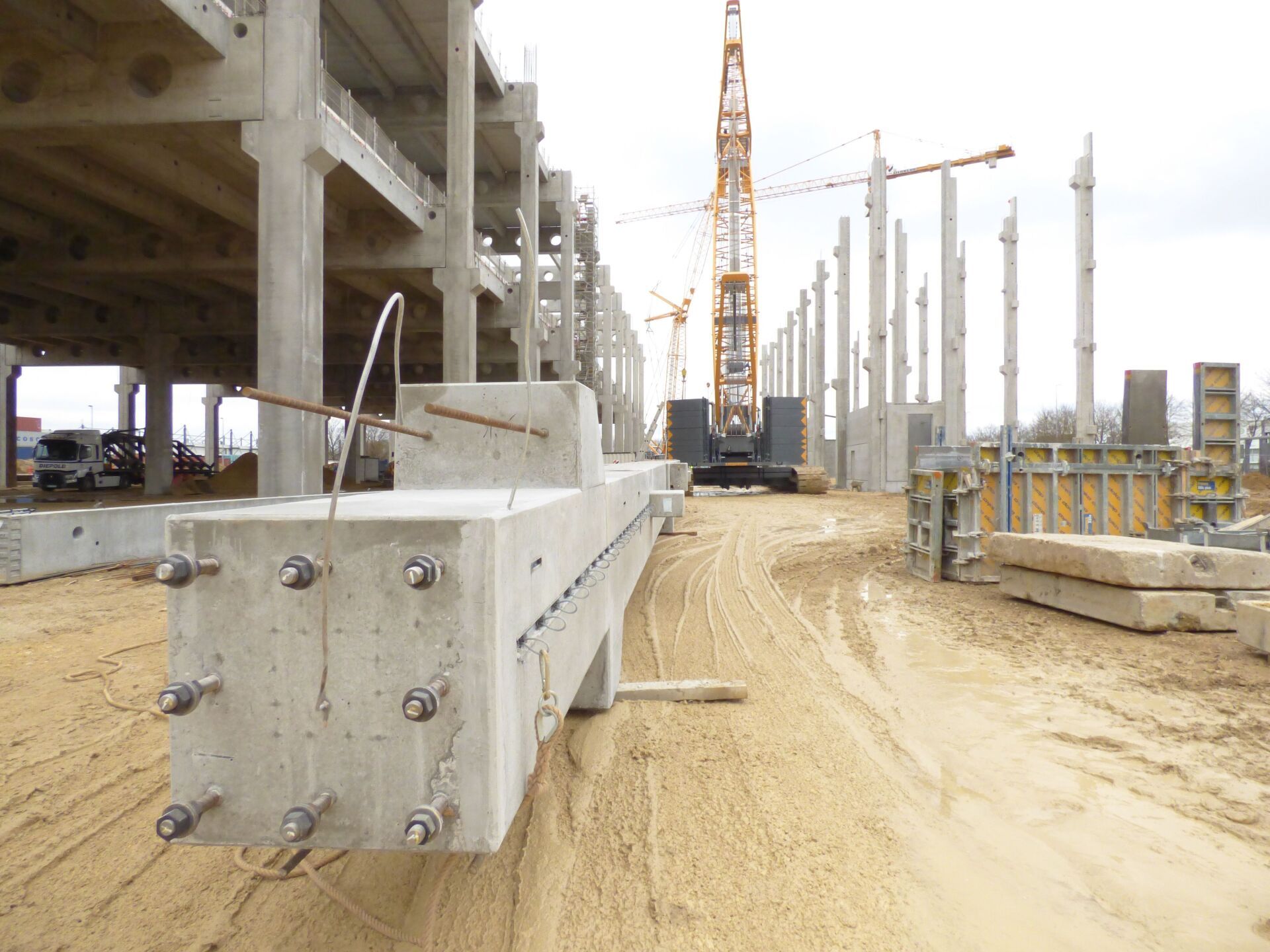

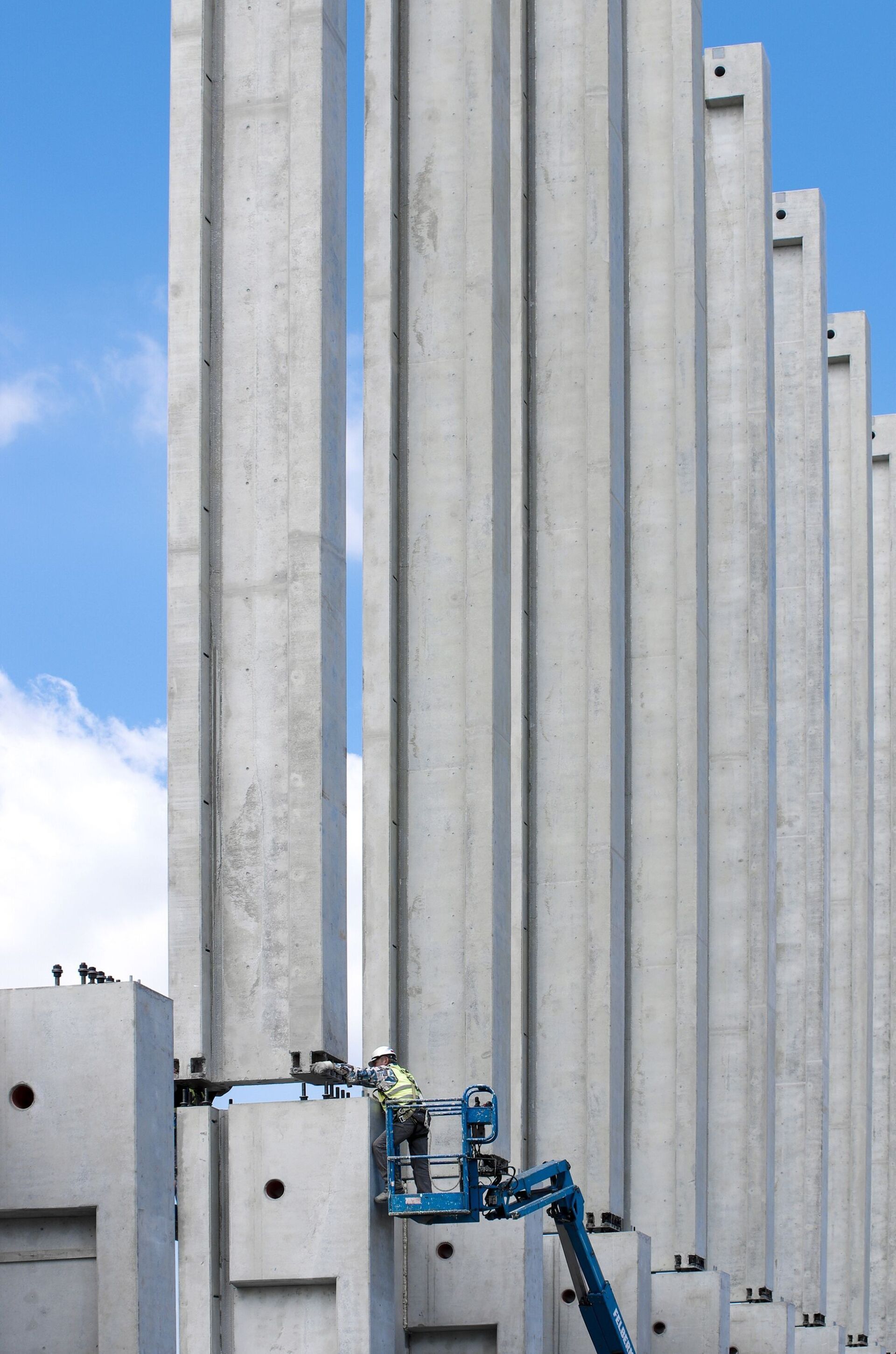

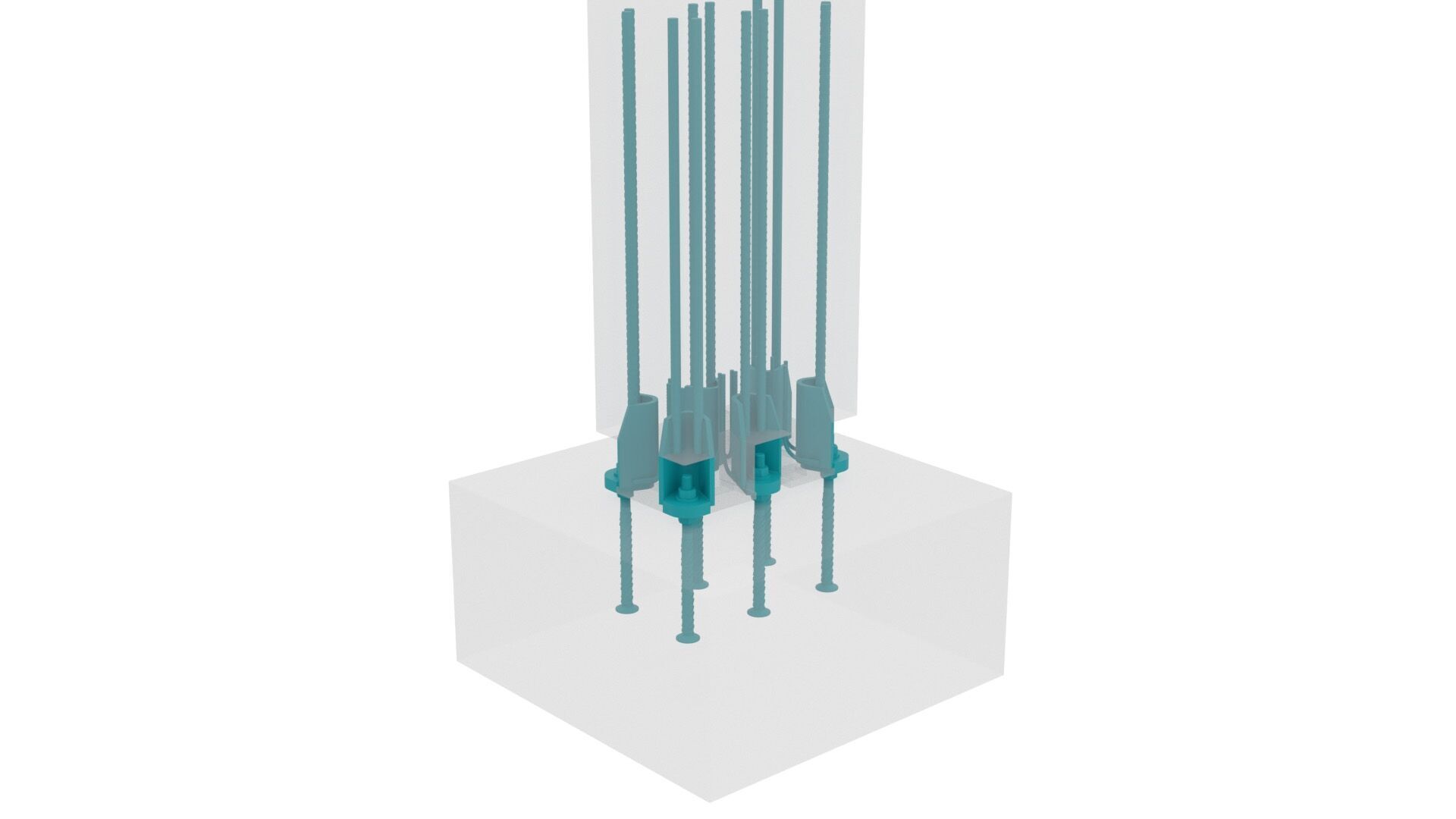

Die Verbindung zwischen Betonfertigteilstützen und Fundamenten erfolgt über eine sichere Schraubverbindung – ohne Schweissarbeiten oder temporäre Abstützungen. Auch mit kleinen Baustellenteams lässt sich die Montage effizient durchführen. Die Verbindung wird durch Nivellieren und Anziehen der Muttern an den Ankerbolzen hergestellt. Nach dem Verfüllen und Aushärten der Montagefuge entsteht ein Anschluss, der einem monolithischen Stahlbetonquerschnitt entspricht.

Helka ist für die Aufnahme von Biegemomenten, Normalkräften, Querkräften und Brandeinwirkungen ausgelegt. Je nach Stützenabmessung können vier oder mehr Stützenschuhe eingesetzt werden.

Zubehör für Fertigteilwerke

Für die zeitsparende Herstellung von Aussparungen in Betonfertigteilstützen bietet Peikko wiederverwendbare Aussparungsboxen an. Diese sind wahlweise für die Befestigung an der Stützenecke oder in der Stützenmitte erhältlich. Zur Vermeidung von Verwechslungen sind die Boxen farblich entsprechend den zugehörigen Stützenschuhen und Ankerbolzen markiert.

Digitale Unterstützung bei der Planung

Die kostenlose, Cloud-basierte Software Peikko Designer – Bolted Connection unterstützt Planer bei der Bemessung und Visualisierung der Peikko Schraubverbindungen. Sie ermöglicht eine transparente und normgerechte Darstellung der Verbindungslösung
