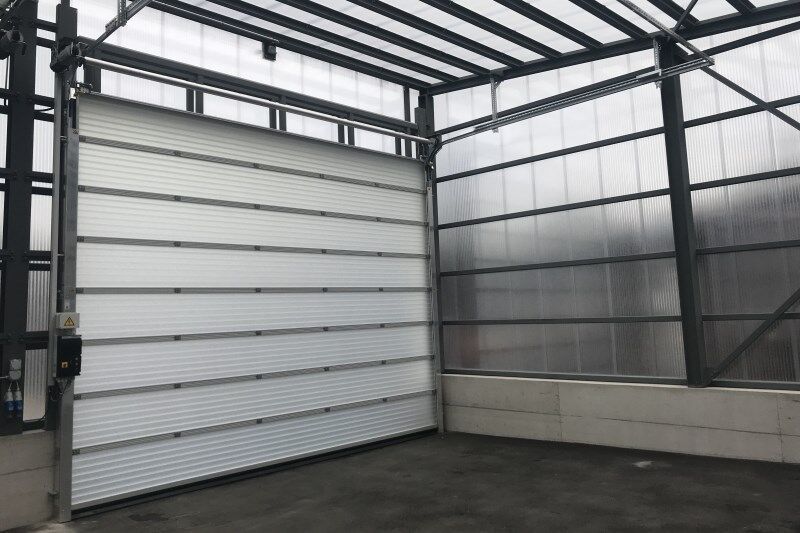

Das Hubumlenktor von Stawin ist ein aussergewöhnliches Sektionaltor. Es vereint das Öffnungsprinzip eines Sektionaltores mit den Produkt- und Materialvorteilen des GFK-Hubtores. Die Torblätter aus lichtdurchlässigem Fiberglas sind scharnierlos miteinander verbunden. Störanfällige und wartungsintensive Komponenten wie Scharniere, Stahlseile und Spiralkabel sind bei diesem Tor nicht vorhanden.
Das Tor öffnet sich mit einer Geschwindigkeit von bis zu 1,0 m pro Sekunde. Der Sturzbedarf beträgt nur 300 mm. Das Tor kann mit einer Schlupftüre versehen werden, deren Bodenschwelle lediglich 25 mm hoch ist.
Die Tore sind geeignet für Industrie und Gewerbe, Spedition, Feuerwehr usw.

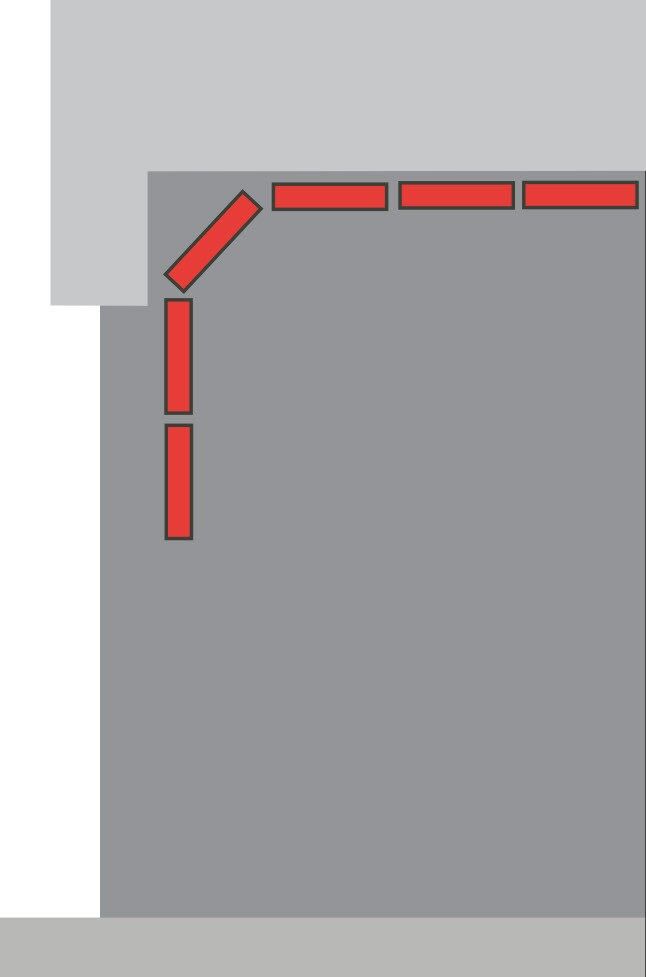

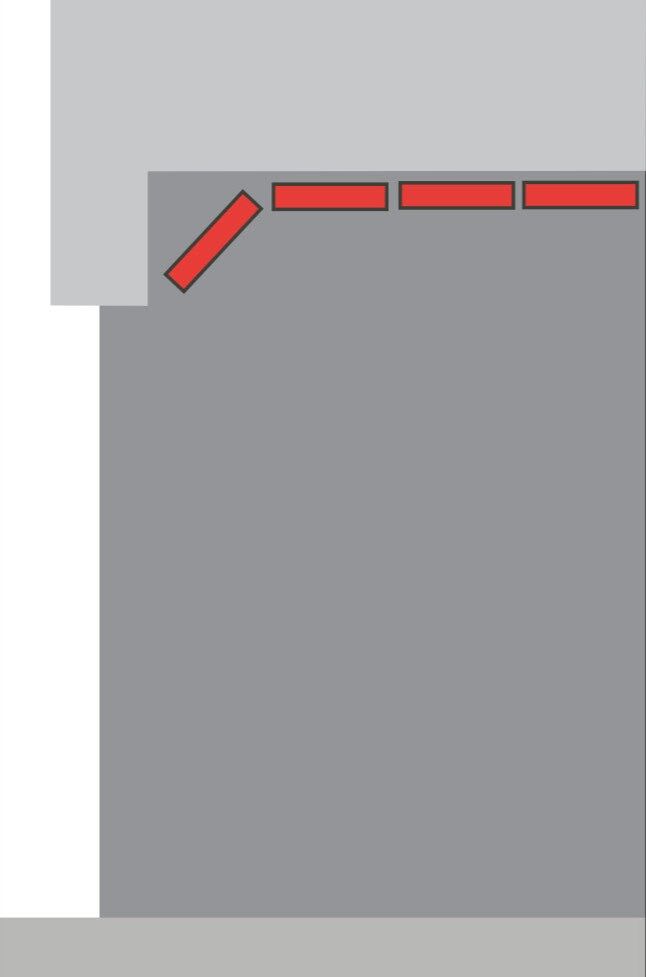

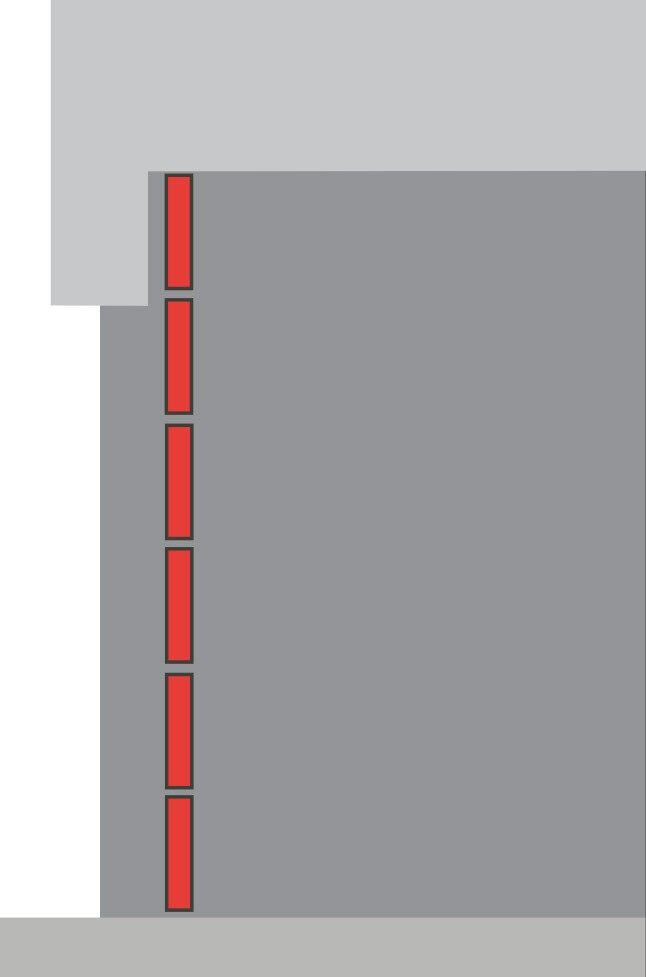

Öffnungsprinzip des Hubumlenktores
Technische Daten Hubumlenktor HTU40
Abmessungen | Dicke Torblatt 40 mm Maximale Torhöhe 5000 mm */** Maximale Torbreite 5500 mm Erforderliche Sturzhöhe*** 800 mm (optional 350 mm/Türe 400 mm) |
Torblätter | Fiberglas-Stegdoppelplatten Farbe Brillant, Smaragd-Grün, Saphir-Blau (Option) |
Wärmedämmeigenschaften | U-Wert Steg-Doppelplatten: 2,5 W/m2K optional 1,7 W/m2K oder 1,4 W/m2K |
Lichttransmission | bis zu 78 % (abhängig von Einfärbung und Wärmedämmeigenschaften) |
Torbetrieb in Selbsthaltung | Grundausstattung |
Schliesskantensicherung | Grundausstattung |
Hohe Öffnungsgeschwindigkeit | Lieferbar |
Panoramafeld mit SAN-Doppelscheiben | Lieferbar |
SAN-Doppelscheiben mit Beschichtung | Lieferbar |
Panoramafeld mit Echtglas (auf Anfrage) | Lieferbar |
Aluminiumprofile farbbeschichtet | Lieferbar |
Aliminiumprofile eloxiert | Lieferbar |
Luftdurchlässigkeit | Gemäss EN 12426: Klasse 4 mit Servicetüre: Klasse 3 |
Widerstand gegen die Windlast | Gemäss EN 12424: Klasse 5 mit Servicetüre: Klasse 3 |
Widerstand gegen eindringendes Wasser | Gemäss EN 12425: Klasse 3 (bis 300 Pa) mit Servicetüre: Klasse 3 (bis 100 Pa) |
Sicherheit | TÜV-geprüft, entsprechend Richtlinien der Berufsgenossenschaft. Betrieb in Selbsthaltung (Option): Schliesskantensicherung über selbstüberwachende optoelektronische Schaltleiste (Sensorik im Gummiprofil). |
* Tore mit Gehtüre (ab 5 Torblätter): min. Torhöhe: 2500 mm, min. Torbreite: 2500 mm
** Sondermasse auf Anfrage
*** Falls die erforderliche Sturzhöhe nicht vorhanden ist, wenden Sie sich bitte an uns. Für diese Fälle können wir andere technische Lösungen anbieten.
