Vorgefertigte, leichtgewichtige und einbaufertige Produkte

Entwickelt, um Räume optimal mit Tageslicht und Frischluft zu versorgen, schaffen Lichtkuppeln eine gesunde, komfortable, produktive und sichere Raumatmosphäre. Die flexible Kombination von Lichtkuppelvarianten, Aufsetzkränzen, Funktionen und Zubehör ermöglicht eine individuelle Anpassung für jede spezifische Anwendung.

Die verschiedene Lichtkuppelkonstruktionen, Verglasungen und Formen lassen sich problemlos mit zahlreichen Aufsetzkranzvarianten und passendem Zubehör kombinieren. Wir bieten beispielsweise Zubehör für Komfortlüftung, Rauch- und Wärmeabzug sowie zur Arbeitssicherheit. Die vielfältigen Kombinationsmöglichkeiten bieten optimale Lösungen für Anwendungen im industriellen, öffentlichen und gewerblichen Bereich.

Die Lichtkuppeln können in verschiedenen Designs mit unterschiedlixchen Funktionen und Zubehörteilen individuell auf die spezifischen Projektanforderungen konfiguriert werden.

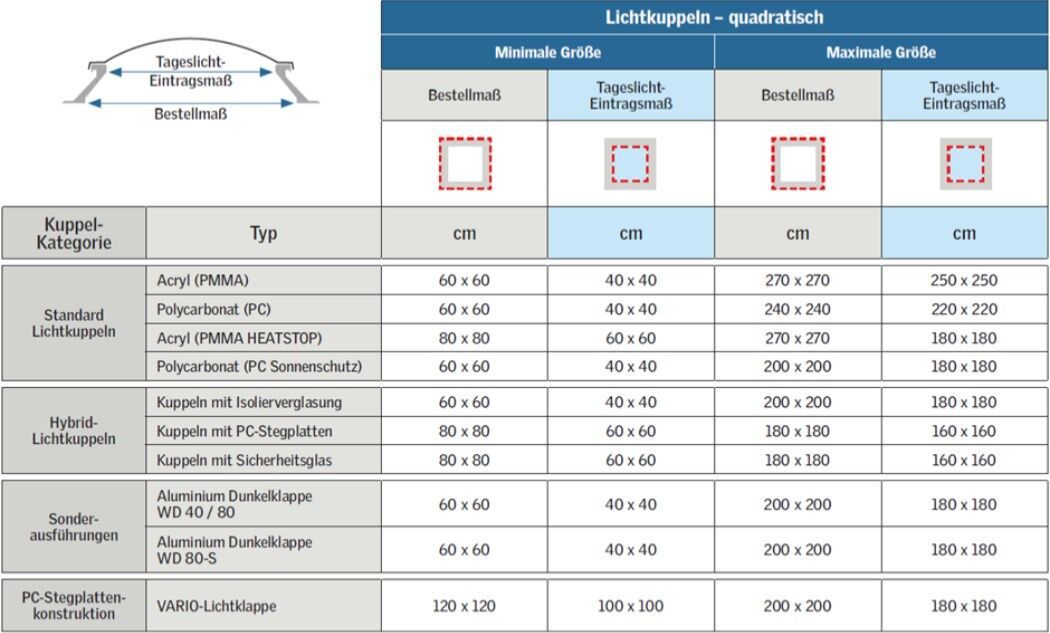

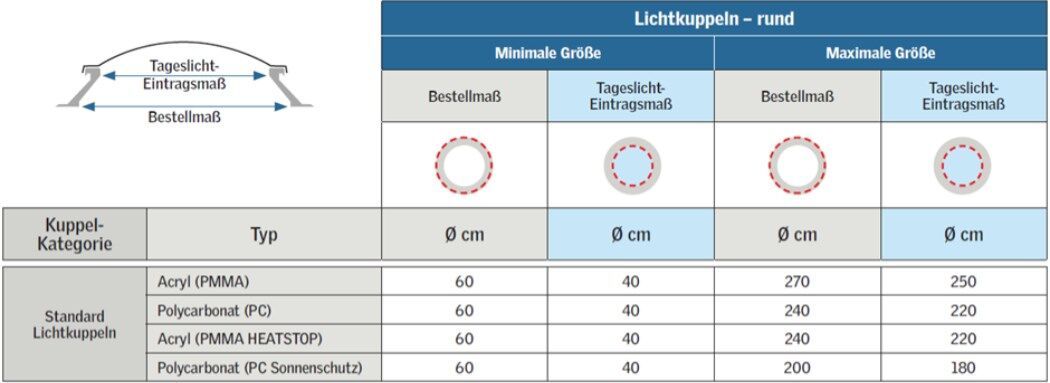

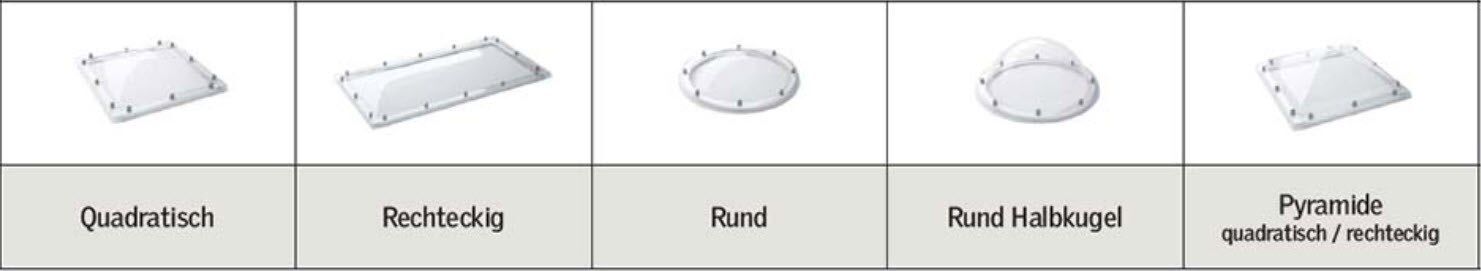

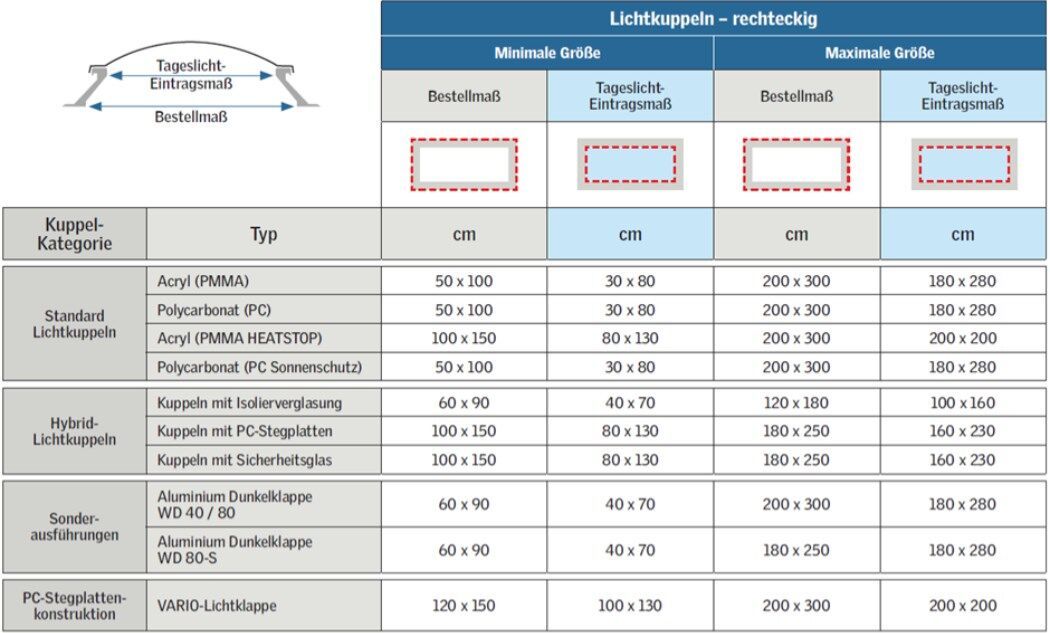

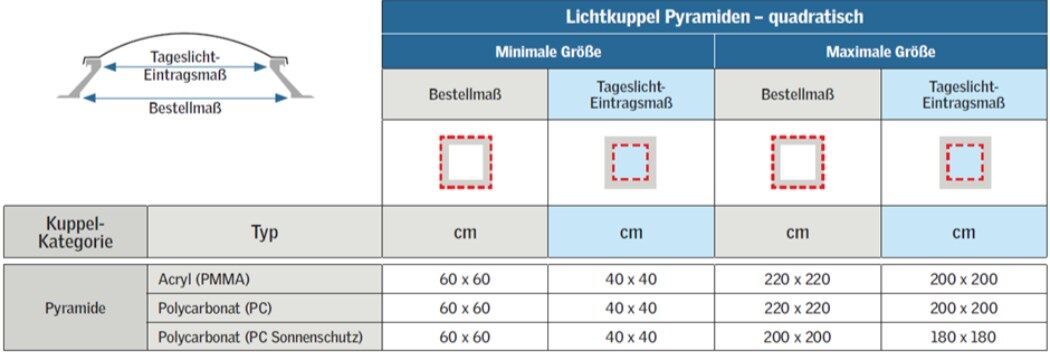

Formen

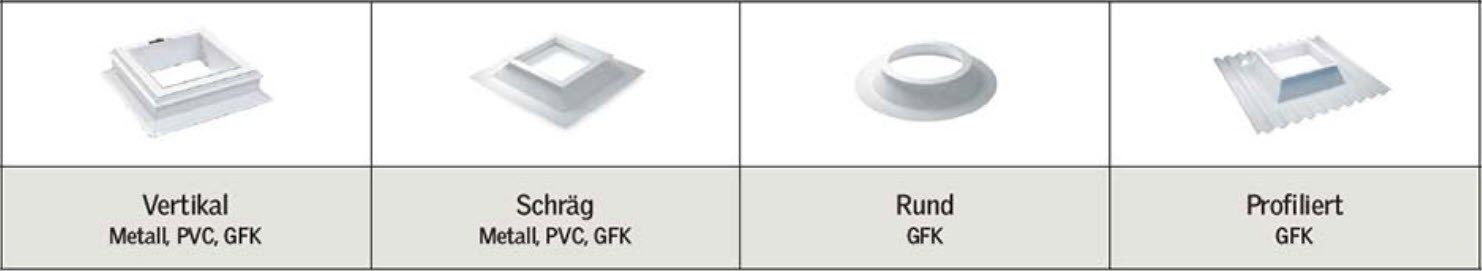

Aufsetzkränze

Metall-Aufsetzkränze

Für den Standardeinsatz, für energieeffiziente Lösungen oder für RWA-Lösungen – unsere Aufsetzkränze aus Metall überzeugen durch hohe Wirtschaftlichkeit, direkte Verfügbarkeit und grosse Variabilität. Metall-Aufsetzkränze sind ideal für Dächer, die mit unterschiedlichen Arten von Dachbahnen eingedeckt sind.

1-schalig

ISO-THERM Aufsetzkranz 30

Energieeffiziente Anwendung

Metall-Aufsetzkränze mit einer besonders guten Dämmung aus 60 mm Mineralwolle in Verbindung mit einem wärmebrückenfreien Aufsetzkranz zeichnen sich durch ihre exzellente Energieeffizienz aus. Sie sind sowohl für den Neubau als auch für die Sanierung geeignet.

Verfügbare Höhen: 30, 40, 50 und 60 cm

Metall-Aufsetzkranz TE-30

Standard Anwendung

Metall-Aufsetzkränze mit einer Dämmung aus 30 mm Mineralwolle sind als wirtschaftliche Lösungen ideal geeignet für den Einsatz in Gebäuden mit geringeren Anforderungen an die Energieeffizienz (z.B. gering oder nicht beheizte Gebäude).

Verfügbare Höhen: 30, 40, und 50 cm

Metall-RWA-Aufsetzkranz 30

RWA-Anwendung

Die speziell für den Einsatz in RWA-Kuppeln konzipierten Metall-Aufsetzkränze sind bezüglich ihrer RWA-Funktionen optimiert und somit ein wesentlicher Bestandteil des vorbeugenden Brandschutzes in einem Industriegebäude.

Verfügbare Höhen: 30 und 40 cm

Metall-Aufstockrahmen 15

Metall-Aufstockrahmen

Metall-Aufstockrahmen sind speziell für die Sanierung konzipiert. Mit Mineralwolle gedämmt und für einen sicheren Dachanschluss vorbereitet, können die Aufstockrahmen mit Zubehör wie Komfortlüftung und/oder Rauch- und Wärmeabzug kombiniert werden.

Verfügbare Höhen: 15 cm

Metall-Verbund-Aufsetzkränze

2-schalig

Stahl-Alu-Verbund Aufsetzkranz 30

Standard Anwendung

Metall-Verbund Aufsetzkränze sind für den Einsatz in Metalldächern konzipiert. Mit einer besonders hochwertigen Dämmung aus 60 mm Mineralwolle, kombiniert mit einem wärmebrückenfreien Aufsetzkranz, sind Metall-Verbund Aufsetzkränze ein hervorragendes Produkt sowohl für den Neubau als auch für die Sanierung.

Verfügbare Höhen: 30, 40 und 50 cm

Stahl-Alu-Verbund Aufsetzkranz für RWA

RWA-Anwendung

Diese Metall-Verbund Aufsetzkränze wurden speziell für den Einsatz mit RWA-Kuppeln in Metalldächern entwickelt. Die Aufsetzkränze sind so optimiert, dass sie die RWA-Leistung verbessern.

Verfügbare Höhen: 30 und 40 cm

GFK-Aufsetzkränze

2-schalig

Die Aufsetzkränze aus glasfaserverstärktem Kunststoff (GFK) sind unsere bewährten, klassischen Lösungen für Lichtkuppeln und Flachdachfenster. Die Aufsetzkränze sind für verschiedene Anwendungen geeignet, was sie zur idealen Wahl bei kleineren Projekten macht.

Standard GFK-Aufsetzkranz 30

Standard Anwendung

Klassische GFK-Aufsetzkränze sind vielseitig einsetzbar und bieten interessante Optionen hinsichtlich der Dämmleistung. Darüber hinaus ermöglichen sie mit dem nützlichen Zubehör einfachste Montagen.

Verfügbare Höhen: 15, 30 und 50 cm

GFK-Aufsetzkranz 30 für RWA

RWA-Anwendung

GFK-Aufsetzkränze sind speziell für den Einsatz in RWA-Kuppeln konzipiert. Die Aufsetzkränze sind optimiert, um die RWA-Leistung zu verbessern. Sie sind ideal für Dächer, die mit verschiedenen Arten von Dachmembranen eingedeckt sind.

Verfügbare Höhen: 30 und 45 cm

GFK-Aufsetzkranz 30

Standard Anwendung (tageslichtoptimiert)

GFK-Aufsetzkränze sind für maximalen Tagelichteinfall ausgelegt und daher üblicherweise vertikal ausgerichtet.

Verfügbare Höhen: 30 - 50 cm

GFK-Alu-Verbund Aufsetzkränze

2-schalig

Energieeffiziente Anwendung

GFK-Alu-Verbund Aufsetzkränze

Die GFK-Alu-Verbund Aufsetzkränze kombinieren eine gute Isolierung mit einer sicheren Montage und sind für den Einsatz auf Metalldächern konzipiert.

Verfügbare Höhen: 30, 40 und 50 cm

PVC-Aufsetzkränze

2-schalig

Aufsetzkränze aus PVC sind ein typisches Zubehör im Lichtkuppelbereich. Mit einer schnellen Verfügbarkeit sind diese Aufsetzkränze ideal für kleinere Projekte. Ausreichende Isolierung und eine variable Anwendung machen die PVC-Aufsetzkränze zu einem Allround-Produkt für industrielle oder öffentliche Gebäude.

PVC Aufsetzkranz 30

Standard Anwendung

PVC-Aufsetzkränze sind ein Allround-Produkt mit breitem Einsatzspektrum. Mit schneller Verfügbarkeit und nützlichem Zubehör für die einfache Montage sind unsere PVC-Aufsetzkränze immer eine gute Option.

Verfügbare Höhen: 15 und 30 cm

PVC-Aufsetzkranz 30 für RWA

RWA-Anwendung

PVC-Aufsetzkränze sind speziell für den Einsatz in RWA-Kuppeln konzipiert. Die Aufsetzkränze sind optimiert, um die RWA-Leistung zu verbessern. Sie sind ideal für Dächer, die mit verschiedenen Arten von Dachmembranen eingedeckt sind.

Verfügbare Höhen: 30 cm

PVC-Aufsetzkranz 16 (tageslichtoptimiert)

Standard Anwendung (tageslichtoptimiert)

PVC-Aufsetzkränze bieten maximalen Tageslichteinfall. Um das zu ermöglichen, sind sie üblicherweise vertikal ausgerichtet.

Verfügbare Höhen: 16 cm

PVC-Aufstockrahmen 15

PVC-Aufstockrahmen

PVC-Aufstockrahmen sind speziell für die Sanierung ausgelegt. Sie können mit entsprechendem Zubehör auch zur Komfortlüftung eingesetzt werden. Sie lassen sich für eine minimierte Wärmeleitfähigkeit isolieren und für den sicheren Dachanschluss vorbereiten.

Verfügbare Höhen: 15 cm

Schalen

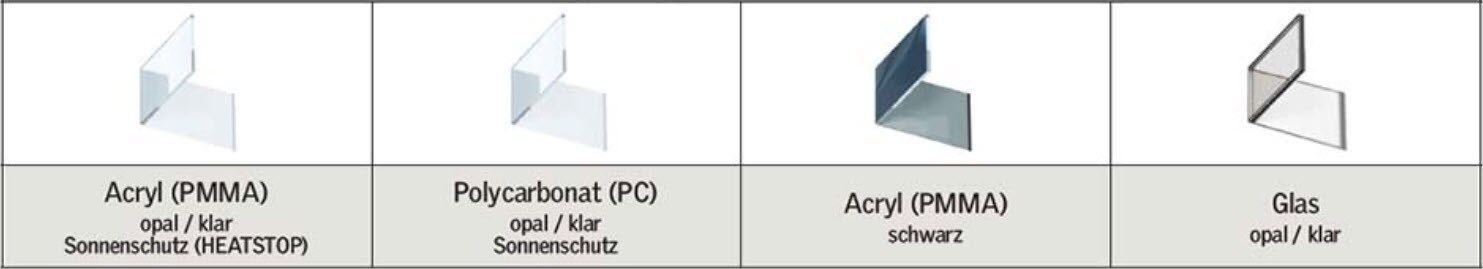

Verglasungsmaterial und Farben

Sonderverglasungen

Belüftung

Komfortlüftung

Bei Lichtkuppeln kann die Komfortlüftung je nach Projektanforderung entweder mit 24 oder 230V angesteuert werden. Ein 230-V-System wird ausschließlich für die Komfortlüftung verwendet, während ein 24-V-System auch für die automatische Entrauchung verwendet werden kann. Darüber hinaus sind diese mit einer RWA-Zentrale kompatibel, die über ein Batterie-Backup für 72 Stunden mit Strom versorgt werden kann. Für beide Systeme gibt es eine Vielzahl von Antriebsoptionen mit unterschiedlichen Hublängen, die auf der Grundlage der Konstruktions- und Leistungsanforderungen des Projekts spezifiziert werden müssen.

Spindelantriebe sind auch als Dacheinstieg einsetzbar.

: Kettenantrieb
: Spindelantrieb
: Zahnstangenantrieb

Kleine und weniger schwere Lichtkuppeln können auch mittels eines Handspindelantriebs über ein einfaches mechanisches Öffnungssystem bedient werden. Diese Lösung ist ideal für die Nachrüstung.

Lichtkuppel zur Komfortlüftung

Lüftbare Lichtkuppel mit Dachausstieg

Lichtkuppel mit Dachausstieg

Zubehör für Komfortlüftung

Natürliche Belüftung trägt zur Verbesserung des Raumklimas und der Sauerstoffversorgung bei. Frische Luft fördert die Konzentration und erhöht die Produktivität.Intelligentes Steuerungszubehör sorgt für die Automatisierung der Komfortlüftung. Dazu werden Sensoren eingesetzt, die auf Wind und/oder Regen reagieren und den Steuereinheiten die entsprechenden Signale senden, die dann die Lüftungssysteme vollautomatisch einstellen.Diese Funktion schützt automatisch vor ungünstigen Wetterbedingungen und/oder verbessert das Raumklima.

Wind- und Regensensor als Set für den Standardeinsatz

Wind- und Regensensor als Set für intelligente Steuerung

Für den Standardeinsatz kann ein Wind- und Regensensor-Set so konfiguriert werden, dass es automatisch die Lichtkuppel öffnet und schliesst, bevor Schäden entstehen. Bei Verwendung einer intelligenten Steuereinheit zusammen mit dem Sensorset ist es möglich, den Komfort, dank einstellbarer Parameter wie Zeit und Temperatur, zu steigern.

Rauch- und Wärmeabzug RWA

Die Hauptaufgabe von Rauch- und Wärmeabzugsanlagen (RWA) ist es, im Brandfall Rauch, Wärme und toxische Gase schnellstmöglich aus dem Gebäude abzuführen und eine raucharme Schicht im unteren Raumbereich zu schaffen. Unsere Rauchabzugsanlagen werden entweder mit pneumatischen oder elektrischen Systemen betrieben. Alle unsere Rauchabzugsanlagen erfüllen die Anforderungen an natürliche Rauch- und Wärmeabzugsgeräte (NRWG) gemäss EN 12101-2.

Pneumatische Geräte garantieren ein sicheres Öffnen der Tageslichtelemente im Brandfall und bieten eine hohe Funktionssicherheit, da sie unabhängig von der Stromversorgung betrieben werden.

RWA-Lichtkuppel mit Windleitblechen

Darstellung einer Lichtkuppel für Rauch- und Wärmeabzug

Dadurch ist das System sehr zuverlässig, auch wenn ein totaler Stromausfall auftritt. Es gibt zwei Arten von pneumatischen Geräten:

: AUF nur für Rauchabzug
: AUF-ZU für Komfortlüftung und Rauch- und Wärmeabzug

Unsere elektrischen Systeme ermöglichen ein sicheres Öffnen der Oberlichter im Brandfall, da sie mit einer speziellen Stromversorgung mit Batteriesicherung für 72 Stunden im Falle eines totalen Stromausfalls ausgestattet sind. Das elektrische System ist sicher, effizient und leistungsstark und kann sowohl für die Komfortlüftung als auch für den Rauchabzug verwendet werden, da es über eine AUF-ZU-Funktion verfügt.

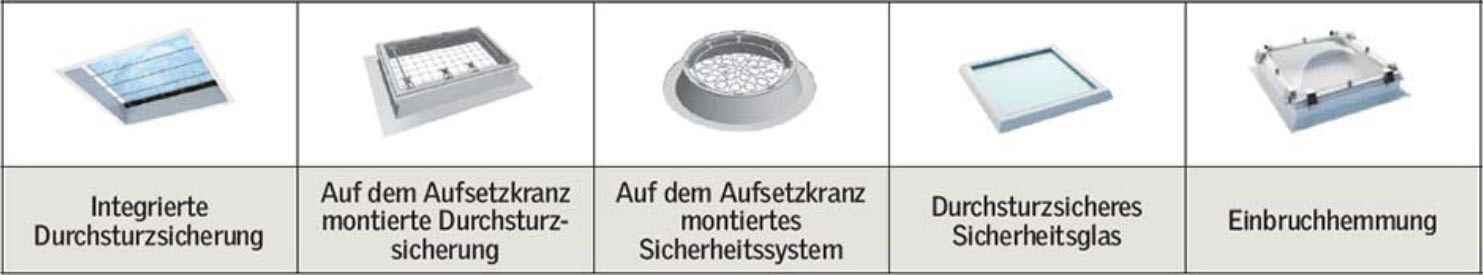

Sicherheitssysteme

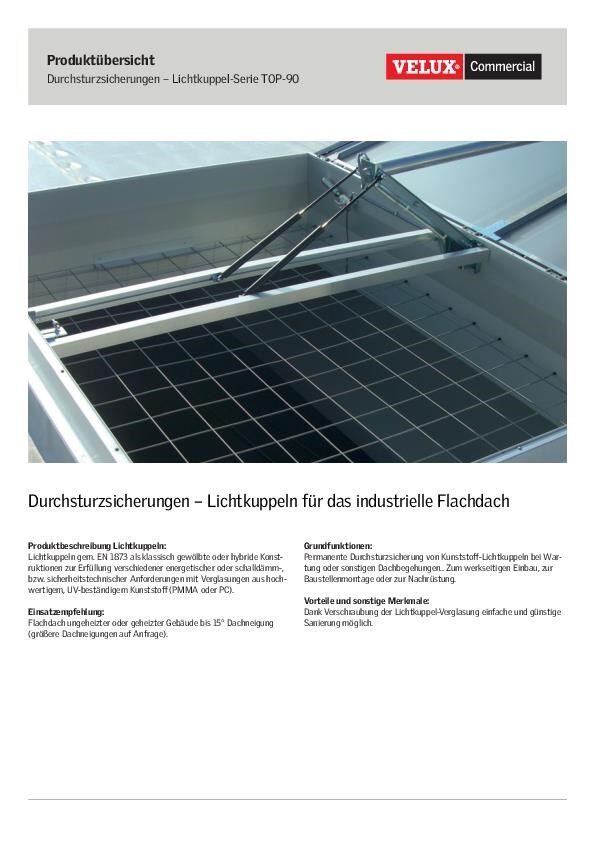

Durchsturzsicherungen

Stahlgittermatte vormontiert

Die direkt in Metall-Aufsetzkränze integrierte Stahlgittermatte bietet eine filigrane Optik und erfüllt gleichzeitig die hohen Sicherheitsanforderungen hinsichtlich der Belastbarkeit. Die Stahlgittermatte ist geprüft und zertifiziert nach GS-BAU-18.Das Sicherheitssystem wird bereits werkseitig montiert und die Schutzwirkung ist dadurch unmittelbar nach der Fixierung des Aufsetzkranzes gegeben.

Stahlrohrsystem vormontiert

Stahlrohr-Systeme überzeugen durch ihre robuste Konstruktion. Sie werden direkt in die Metall-Aufsetzkränze integriert oder können über Adapter an GFK-/PVC-Aufsetzkränze angebracht werden. Sie sind gemäss der GS-BAU-18 geprüft und zertifiziert und erfüllen die höchsten Sicherheitsanforderungen. Das Sicherheitssystem wird bereits werkseitig montiert und die Schutzwirkung ist dadurch unmittelbar nach der Fixierung des Aufsetzkranzes gegeben.

Stahl-Rollrostsicherung vormontiert

Stahl-Rollrostsicherungen werden direkt in die Metall-Aufsetzkränze integriert und bieten zusätzlich eine Einbruchhemmung. Sie sind gemäss der GS-BAU-18 geprüft und zertifiziert, für hohe Belastung ausgelegt und erfüllen die höchsten Sicherheitsanforderungen.Das Sicherheitssystem wird bereits werkseitig montiert und wirkt dadurch unmittelbar nach der Fixierung des Aufsetzkranzes.

Durchsturzsicherung (Baustellenmontage)

Stahl-Stanzgitter

Stahl-Stanzgitter können, unabhängig von Material und Geometrien, mit nahezu allen Aufsetzkränzen unseres Sortiments kombiniert werden. Bei separater Lieferung können die Gitterroste vor oder mit den Aufsetzkränzen montiert werden. Sie sind gemäss der GS-BAU-18 geprüft und zertifiziert und erfüllen die höchsten Sicherheitsanforderungen.

Durchsturzsicherungen (Montage auf der Baustelle für Sanierungen und Nachrüstungen)

Stahldrahtnetz

Stahldrahtnetze für die Sanierung bieten eine filigrane Optik und erfüllen die strengen Sicherheitsanforderungen. Sie sind geprüft und zertifiziert nach GS-BAU-18.Dieses Sicherheitssystem ist für flexible und effektive Sanierungsmassnahmen ausgelegt und das unabhängig vom Hersteller der Kuppel und vom Material des Aufsetzkranzes. Die Sicherheit basiert auf einem integrierten Testverfahren.

Stahl-Stanzgitter für runde Produkte

Stahl-Stanzgitter für die Sanierung bieten eine filigrane Optik und erfüllen die strengen Sicherheitsanforderungen. Sie sind geprüft und zertifiziert nach GS-BAU-18.Dieses Sicherheitssystem ist für flexible und effektive Sanierungsmassnahmen ausgelegt und das unabhängig vom Hersteller der Kuppel und vom Material des Aufsetzkranzes. Die Sicherheit basiert auf einem integrierten Testverfahren.

Stahlrohrsystem für Sanierungen

Stahlrohrsysteme werden mittels eines Adapters an Metall-, GFK- oder PVC-Aufsetzkränzen angebracht und schaffen eine robuste Konstruktion, die die strengen Sicherheitsanforderungen erfüllt. Das System ist geprüft und zertifiziert gemäss GS-BAU-18.

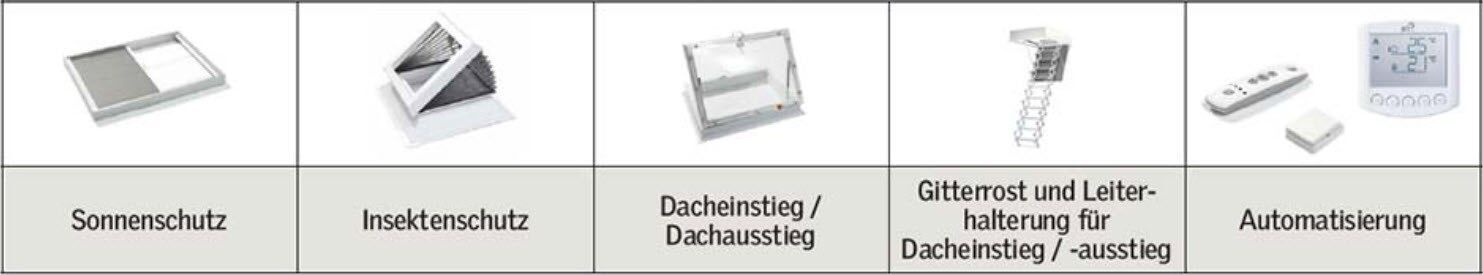

Zubehör

Verschattungssysteme

Verschattungssysteme reduzieren die Blendwirkung und das natürliche Aufheizen von Räumen durch intensive Sonneneinstrahlung. Es stehen verschiedene Systeme, wie z. B. manuell oder elektrisch betriebene Lösungen zur Auswahl. Darüber hinaus bieten wir Lösungen zur Reduktion oder Vermeidung von unerwünschtem Lichteintritt.

Verschattungssystem (kabellos)

Der motorisch betriebene Sonnenschutz zeichnet sich durch seinen profilintegrierten Antrieb aus, der über ein Solarpanel und einen integrierten Akku mit Energie versorgt wird. Das System verbessert den Innenraum- und Anwendungskomfort durch zwei verschiedene Jalousien sowie einer 5-Kanal-Funkhandfernbedienung. Es eignet sich auch für die Nachrüstung.

Verschattungssystem (manuell betätigt)

Das Verschattungssystem überzeugt durch die einfache Bedienung über eine Handstange.

Verschattungssystem mit 230 V

Der motorisch betriebene Sonnenschutz verfügt über ein in den Rahmen integriertes Textil und einen verdeckten 230-V-Antrieb. Das System verbessert den Innenraum- und Anwendungskomfort durch zwei verschiedene Jalousien. Es bietet die Möglichkeit, das Tageslicht komplett abzuschirmen, z.B. für Medienräume oder Kinos.

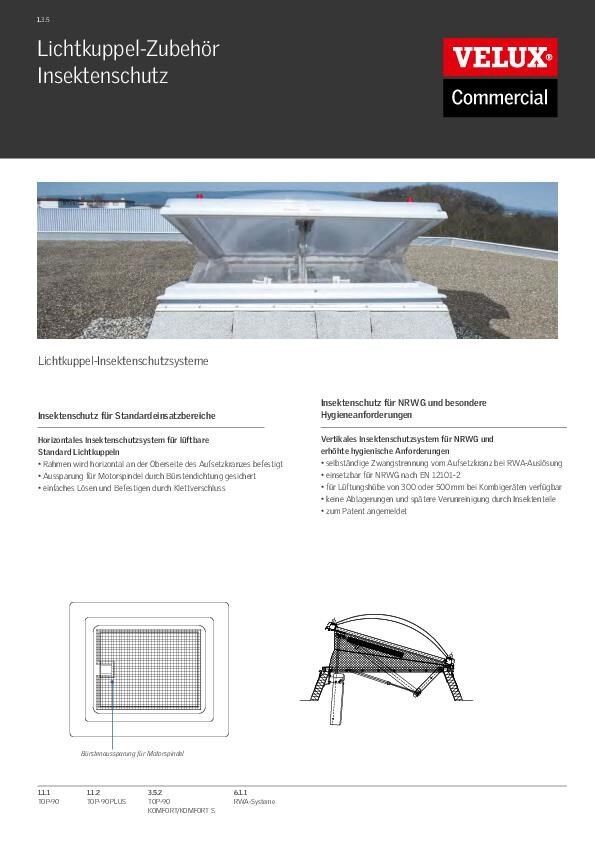

Insektenschutz

Ob im privaten, gemeinschaftlichen Bereich oder in gewerblichen Räumen – unser effektiver Insektenschutz hält die lästigen Gäste draussen, ohne die Komfortlüftung einzuschränken.

Insektenschutz (für Lüftung)

Das horizontale Insektenschutzsystem ist ein ideales Zubehör für Lichtkuppeln oder Flachdachfenster, die ausschließlich zur Komfortlüftung geöffnet werden. Auf einem Aufsetzkranz angebracht und mit einer Aussparung für den Lüftungsantrieb versehen, hält das System Insekten effektiv draussen, ohne die Lüftung zu beeinträchtigen.

Insektenschutz (für RWA)

Das vertikale Insektenschutzsystem ist ein ideales Zubehör für Lichtkuppeln, die auch für RWA verwendet werden. Es wird auf einem Aufsetzkranz angebracht und kann vollständig mit der Lichtkuppel geöffnet werden. Das System hält Insekten effektiv draussen, ohne die Belüftung zu beeinträchtigen.
