Liftschachtsysteme
Die raffinierte Leichtbauweise der Aluhit-Liftschachtsysteme hat sich inzwischen bei unzähligen Objekten bewährt und gibt Planern und allen Liftanbietern unabhängig vom Hersteller, die gewünschte Sicherheit. Das speziell für Liftschächte entwickelte Alu-Profilsystem ermöglicht für das Schachtgerüst eine rationelle Fertigung und Montage und einen einwandfreien, fachmännischen Einbau der Aufzugskomponenten wie Führungschienen, Schachttüren, Druckknöpfen usw. Wyss Aluhit entwickelt für Sonderwünsche individuelle Lösungen.
Anwendungsbereiche
Aluhit-Liftschachtgerüste finden Verwendung im Innen- und Aussenbereich, bei Neubauten oder als nachträglicher Ein- oder Anbau von Aufzügen, unabhängig vom Aufzugstypen und Lieferanten.
Eigenschaften
Material | Aluminiumprofile |
Oberfläche | Sämtliche für Aluminiumprofile möglichen Oberflächenbehandlungen sind lieferbar |
Verglasungen | Aussenbereich: VSG-Isolierglas Innenbereich: VSG-Einfachglas Die Glasdicken und Glasaufbau erfolgt nach den geltenden Vorschriften und unter Berücksichtigung der EN81-20. |
Füllungen | Füllungen aus Iso-Elementen, aus Blech oder anderen Materialien sind ebenfalls möglich. |
Statik | Jedes Schachtgerüst wird statisch geprüft, unter Berücksichtigung der anfallenden Wind- und Aufzugslasten. |
Planung, Herstellung | Planung und Herstellung erfolgten durch eigene Mitarbeiter. Die Aluminiumprofile werden im eigenen Werk zugeschnitten, mechanisch verarbeitet und für den Zusammenbau vorbereitet und oberflächenbehandelt. |
Montage | Das Aluhit-Liftschachtgerüst wird als Bausatz auf die Baustelle geliefert und vor Ort, von unten nach oben, aufgebaut. Einschränkungen gibt es keine; der Aufbau in einem Gebäude ist immer möglich, Kranzüge und Dachöffnungen werden nicht benötigt. Die Montage schweizweit durch eigene Monteure. |
Vorteile | • Planungs- und Produktesicherheit • Jahrelange Erfahrung in der Realisation • Schnittstellen Liftschacht/Gebäude und Liftschacht/Aufzug sind optimal gelöst. |
Innenliftschächte
Beim 4-seitigen Schachtgerüst werden die Aufzugsschachttüren in das System integriert, Befestigungsmöglichkeiten von Türantrieb und Türschwelle vorgesehen, seitliche Ergänzungen auf Wunsch in Glas und/oder Blech ausgeführt. Das Schachtgerüst wird eingangsseitig in die Etagenböden und rückseitig an die rundum laufenden Treppen montiert. Der Schachtkopfbereich wird an eine bestehende Decke oder am Dachaufbau befestigt.
Das Innenschachtgerüst wird vorzugsweise auf den Boden der Schachtgrube aufgesetzt. Die Riegeleinteilung wird u.a. bestimmt durch die Führungsschienenbefestigungen.
Eckstützen können kantig (Profil LEE-100) oder halbrund (Profil LHRE-100) gewählt werden. Beide sind in der Ansicht 100 mm breit. Für grosse Stockwerkdistanzen und/oder hohe Lastabgaben empfiehlt sich die Statikstütze LEE-160.
Die Standard Riegel und Sprossen (Profil LET-100) haben eine Ansichtsbreite von 100 mm bei einer Bautiefe von 70 mm.
Dimensionen Innenliftschächte
Abmessungen | Die Aussenmasse eines Aluhit-Innen-Liftschachtgerüstes kann wie folgt bestimmt werden |
Schachtbreite | Gemäss Angaben Aufzug + 140 mm = Schachtaussenmass |
Schachttiefe | Gemäss Angaben Aufzug + 140 mm = Schachtaussenmass |

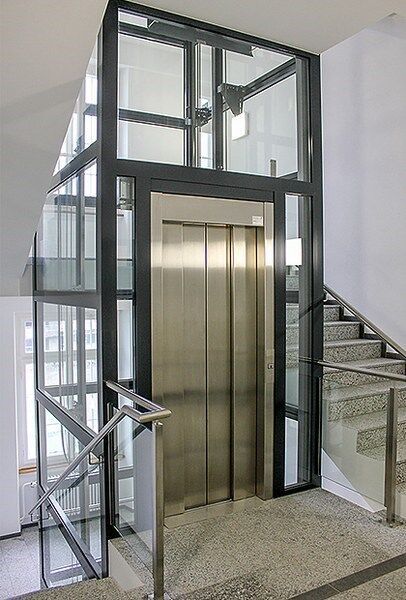

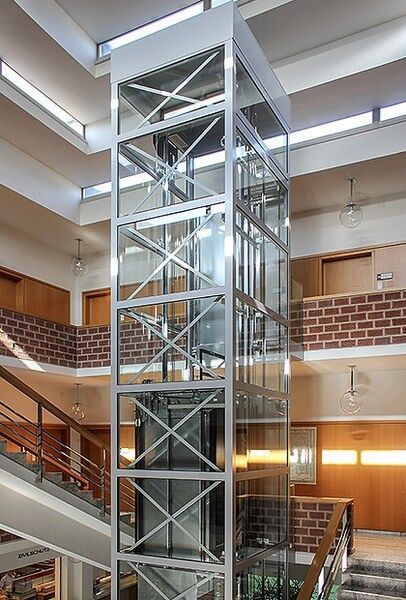

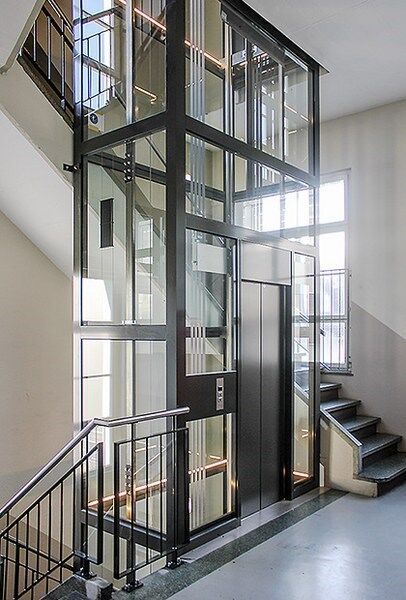

Beispiele ausgeführter Innenliftschächte
Aussenliftschächte
Aussenliftschächte sind in der Regel 3-seitig. Schachttüren und -schwellen werden direkt am Gebäude festgemacht. Die Befestigung erfolgt bei jedem Riegel ins Mauerwerk. Der Liftschacht wird auf die Schachtgrube aufgesetzt, oben wird er mit einem Blechdach geschlossen.
Die Statik verlangt rückseitig Diagonalen, die innen oder aussen angebracht werden. Wenn die Liftschachtkonstruktion massiver ausfallen darf, kann auf Diagonalen verzichtet werden. Der Einbau von Schachtentlüftungsgittern und Lüftungsklappen ist möglich und wird empfohlen.
Für die Gestaltung stehen Architekten und Planern verschiedene Abmessungen und Formen der Profile zur Verfügung; ebenso können transparente Eingangsfronten berücksichtigt werden.
Dimensionen Aussenliftschächte
Abmessungen | Die Aussenmasse eines Aluhit-Aussen-Liftschachtes sind wie folgt |
Mit rückseitigen Diagonalen | |
Schachtbreite | Gemäss Angaben Aufzug + 140 mm = Schachtaussenmass |
Schachttiefe | Gemäss Angaben Aufzug + 70 mm = Schachtaussenmass |
Ohne rückseitigen Diagonalen | |
Schachtbreite | Gemäss Angaben Aufzug + 320 mm = Schachtaussenmass |
Schachttiefe | Gemäss Angaben Aufzug + 160 mm = Schachtaussenmass |

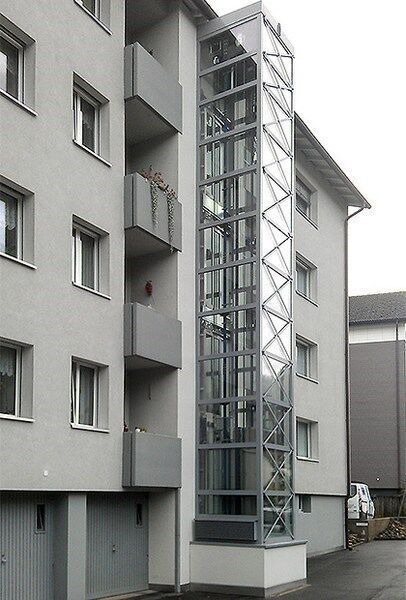

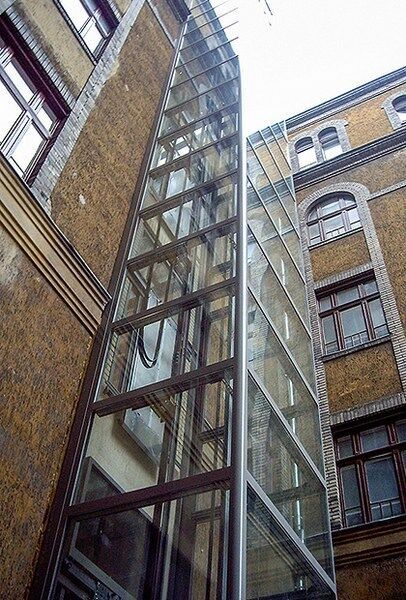

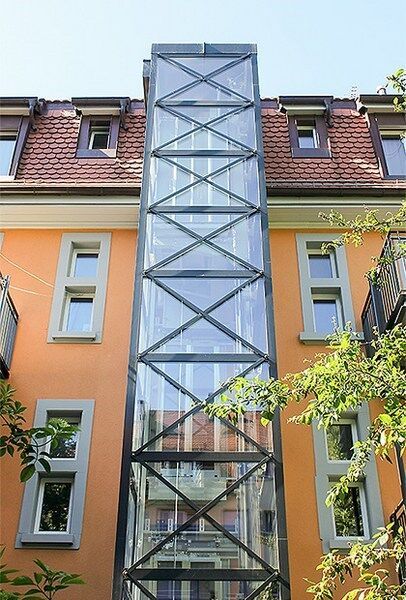

Beispiele ausgeführter Aussenliftschächte
